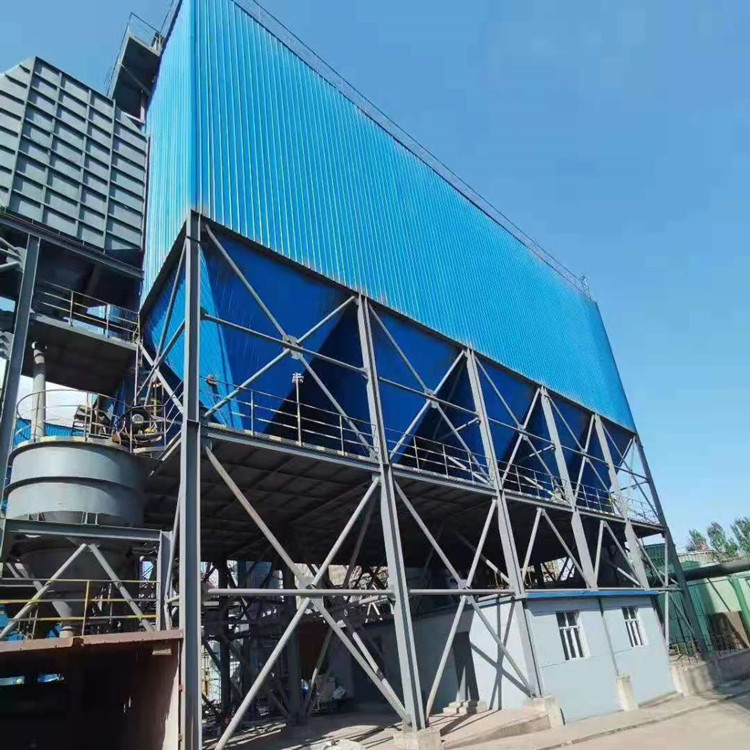

PPC(FMQDIII)型气箱式脉冲袋式除尘器

PPC(FMQDIII)型气箱式脉冲袋式除尘器构造和工作原理:

PPC型气箱脉冲除尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所组成。当含尘气体从进风口进入收尘器后,首先碰到进风口中间的斜隔板,气流便 转向流入灰斗,同时气流速度变慢,由于惯性作用,使气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用,进入灰斗的气流后折而向上通过内部装有金属岁月架的 滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出FMQD32型收尘器的进风口设在灰斗上,气流进入灰斗后首先碰 上进风管端部的挡板,其作用与上述原理相同。壳体用隔板分成若干个独立的收尘室,按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升 阀,清灰时提升阀关闭,切断通过该收尘室的过滤气流,随即脉冲阀开启,向滤袋内喷入高压空气,以_滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周 期,由一对一的清灰程序控制器自动连续进行。

气箱式脉冲除尘器和喷吹脉冲袋式除尘器的区别:

喷吹脉冲袋式除尘器的特点是在同一收尘室,各排滤袋轮流喷吹清灰,而且清灰时收尘过滤照样进行,即所谓在线清灰。这种清灰方式吹下的粉尘有部分会 被邻近的滤袋再次捕集。

如果用于捕集含尘浓度较大的气体,这种现象比较严重,所以喷吹脉冲清灰袋收尘器的应用受到_限制。

PPC型气箱式脉冲布袋除尘器的特点是采用分室轮流进行清灰,即所谓离线清灰。当某一室进行喷吹清灰时,过滤气流被切断,避免了喷吹清灰产生粉尘二次飞 扬。所以气箱式脉冲袋收尘器能捕集含水量尘浓度好达1000G/M3的气体。

选型:一般要根据尘源点处具体以实际为主体的主要技术参数,如风量、气体温度和含尘浓度等进行选型。
