焦化厂干熄焦除尘器改造前后对比及工艺简介

焦化厂干熄焦除尘器改造前：焦化厂干熄焦筛焦楼除尘工序在未改造前，焦炭装车时产生大量的粉尘，可以说是焦化厂的一只“黑老虎”，对周边环境造成不良影响并对附近岗位的职工造成一 定的身体损害，由于粉尘较多能见度比较低导致焦炭装满车后根本看不清，造成大量的焦炭溢车反生从而使焦炭颗粒变小影响焦炭价格。

为有 效治理扬尘，我公司根据工艺要求及扬尘特点，在筛焦楼处增加袋式除尘器，并在焦炭下料口处增加收尘罩。利用除尘设备产生的负压风力，吸走焦炭下落时所产生的粉尘。收尘罩以装车口为中心制作。收尘罩顶部与梁底平齐，底部比装车口下沿高30mm，收尘罩底部东西两侧制作胶皮挡帘，挡帘底部与车厢顶平齐。烟尘由收尘罩顶部两条分管道向上穿顶进入筛焦楼二层，两条分管道通过两个方箱汇聚成一条支管道，支管道设置电动阀一件。为减少横向风影响，在每个装车口南北进出口上部安装两块挡风板，挡风板用槽钢打框架，内部为瓦楞板，框架底部与收尘罩底部平齐。为增加收尘面积两条分道管下部均为斜切面并用钢制网固定，以防止粒径大的焦粒吸入风管及除尘设备对风管及除尘器设备造成磨损、损坏。

（一）工艺简介。在焦炭装车前，开启风机及除尘设备，待风机、除尘设备运行后开始放焦，在放焦过程中产生的粉尘，经收尘罩的两个收尘口吸入除尘器，通过处理后达标的废气通过烟囱直接外排，而收集的灰尘经过加湿处理后集中处理。

（二）装置运行方式。收尘罩底部外侧设置的胶皮挡帘，可遮挡大量的粉尘，防止粉尘逸散，并可以适当遮挡筛焦时向外崩的焦炭。收尘罩上的两条分管道下部安装斜向的钢网，有 效增大抽风面积，且钢网结构可有 效的防止焦粒吸入除尘设备中，防止焦粒对设备造成损坏。没有装车任务时，支管道上的阀门全部关闭，变频器控制风机低速运行；当其中任何一个装车口装焦时，放焦阀门打开，联动管道上的电动阀门打开，同时风机转速调整到工作频率，对放焦口进行收尘处理；放焦完毕，风机延 时运行一段时间后，进入低频率运行，达到环保节 能的效果。

（三）除尘器原理与特点。慧阳设计生产的高 效脉冲袋式除尘器是在国标袋式除尘器的基础上改进的新型布袋除尘器，综合了分室反吹各种脉冲喷吹除尘器的优点，因而扩大了脉冲袋式除尘器应用范围。由于该型脉冲袋式除尘器的结构有其特点，所以提高了收尘效率、适应能力，延长了滤袋的使用寿命，具有设备运行稳定、维修量小、组合范围大等优点。除尘器采用水平进出气方式，烟气进气方式合理，水平烟气通过灰斗上部进 口急 速变向进入袋室底部，烟气中的大颗粒由于惯性作用直接落入灰斗，通过合理设计袋室大小，在进 口处设置分布导向装置，保 证较小的烟气上升速度，可使袋室除尘器烟气均匀，使烟气均匀地流过布袋，防止滤袋的磨损，保 证良好的过滤。除尘器壳体设置泄爆阀门，在除尘器内有易燃气体爆炸时，泄爆阀打开，把高压气体排出除尘器壳体内，避免除尘器壳体由于爆炸伤及周边设备和人员。除尘器滤袋采用防 静电材质，将粉尘所带的静电通过滤袋内的导电丝传到多孔板，再通过多孔板传到除尘器壳体，最 后通过接地端子导入大地。避免电荷积聚产生电火花，引燃除尘器内的可燃气体，造成爆炸事故。除尘器采用在线、离线清灰方式，清灰功能通过PLC 控制，启动脉冲阀喷吹，使滤袋径向变形，抖落灰尘，灰斗斜壁与水平面的夹角为65°，从而保 证灰尘从上往下流动，确 保不积灰。

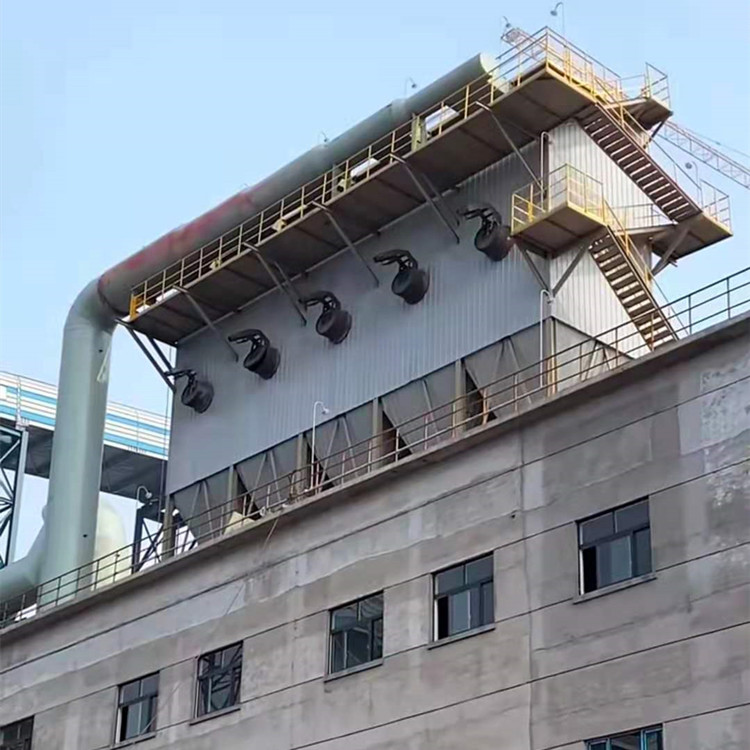

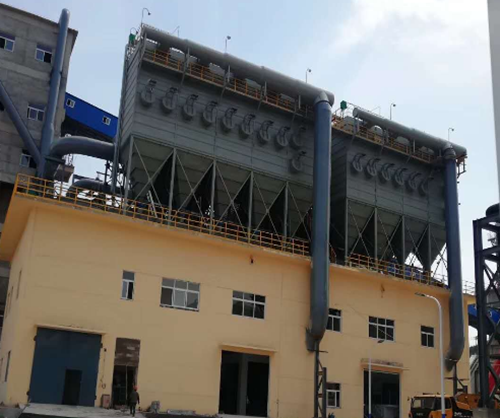

焦化厂干熄焦除尘器改造后：慧阳环保在对焦化厂除尘器改造后，焦炭装车时产生粉尘通过袋式除尘器完 全收集，彻 底解决了装车时瞬间粉尘量大的问题，改 善了职工的工作环境和筛焦楼周边环境。“黑”老虎不见了，焦炭溢车现象再也没有发生过，实现了绿色、清洁化装焦。
