山东铸造厂除尘器：5吨中频电炉烟气捕集器的型式

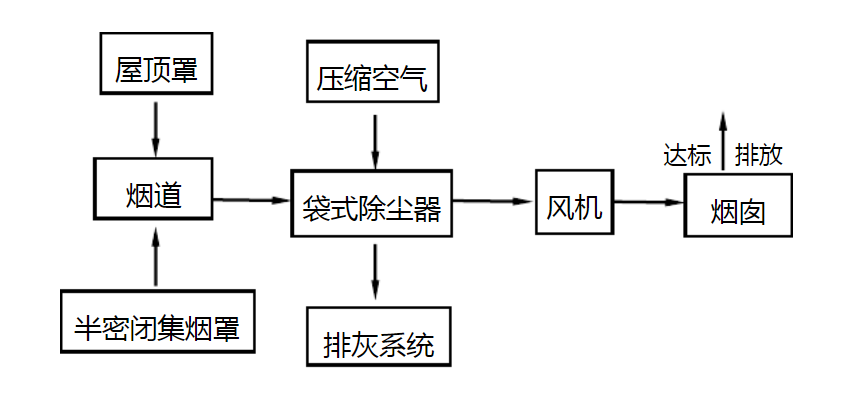

铸造厂中频电炉除尘系统工艺流程如下：

为了对山东一铸造厂电炉在作业过程中产生的烟气进行有 效捕集和治理，减少和防止烟气对环境的污染，改 善车间工作环境，我公司为该铸造厂现有5吨中频电炉设置独立烟气除尘系统。在慧阳技术人员设计前计算5吨中频电炉风量为90000m3/h，除尘系统总风量为90000m3/h。

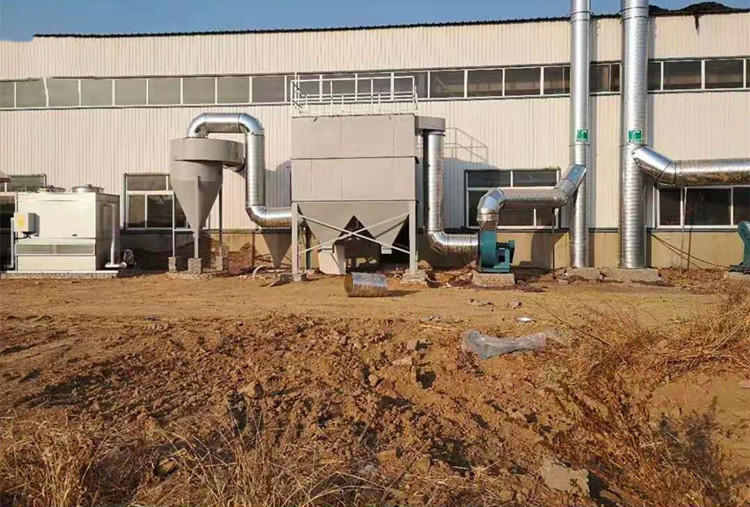

铸造厂除尘器系统由烟气捕集器、烟道、除尘器、风机、排灰装置、烟囱及电气控制组成。流程为：烟气经捕集器进入烟道，在足够长的烟道中温度降低到滤袋允许温度后进入袋式除尘器，在除尘器中烟气与粉尘分离，净化后的烟气经风机、烟囱排入大气，收集的粉尘由排灰装置排出。

中频电炉除尘器烟气捕集器采用半密闭罩+屋顶罩组成复合捕集型式：

1、半密闭罩

半密闭罩由固定罩和移动罩组成，形成一个上部密封于炉盖之上，下部进入冷风的半密封罩体。烟道与固定罩连接，烟气由固定罩进入烟道；移动罩由罩体和轨道行走装置构成。此类型烟气捕集器可有 效抽吸电炉冶炼时产生的烟气而不影响冶炼操作及检修。

2、屋顶罩

由于加料时电炉的半密闭罩要打开，半密闭罩此时就无法收集电炉加料时所产生的烟气，因此会造成大量烟气外溢，给环境造成很大污染。为了更 好地吸收电炉加料时所产生的烟气，采用屋顶罩对电炉加料时产生的烟气进行捕集。为了避免烟气在上升过程中受外界气流影响，车间周围必 须做适当的挡风处理，车间内不得有窜风现象，否则无法保 证吸烟效果。屋顶罩设置在天车以上，不影响天车通过为宜。根据计算，屋顶罩大口定为4x4米。屋顶罩用轻型型钢及钢板与车间屋架焊为整体。
