中频炉除尘器的设计核心

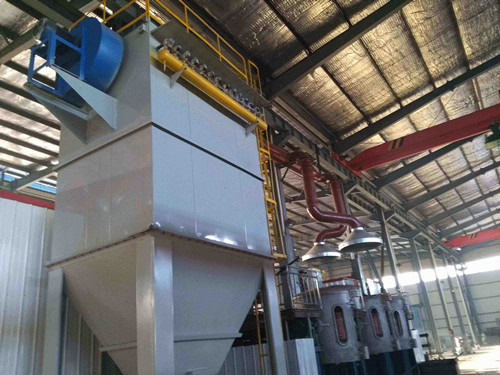

慧阳环保中频炉除尘器烟气捕集装置组成主要由：吸尘罩+低阻、大流量管道+电动蝶阀+旋风除尘器或沉降阻火器+脉冲除尘器+引风机+烟囱达标排放。我公司将从设计、配置、制造、发货、安装、服务等方面予以重 点保 证，并有信心、有决心、有能力保 证该除尘项目的圆满完成。

中频电炉除尘器的设计核心一：烟气补集罩

慧阳中频电炉烟气补集罩的设计有两种，各自的优点及缺点分析如下：

1、敞口式顶吸移动吸尘罩，此方式安装便捷，占用空间小，造价成本低，弊端是敞口式顶吸罩如风量风压不足够大的情况下很容易烟尘外溢，如果要求颗粒物排放浓度≤10mg/m3，风量风压大则除尘器的过滤面积与风机电机的功率相对应就得增大，占地面积也会增大，这样的大 大增加了改造预算与后期运行成本和维护成本。

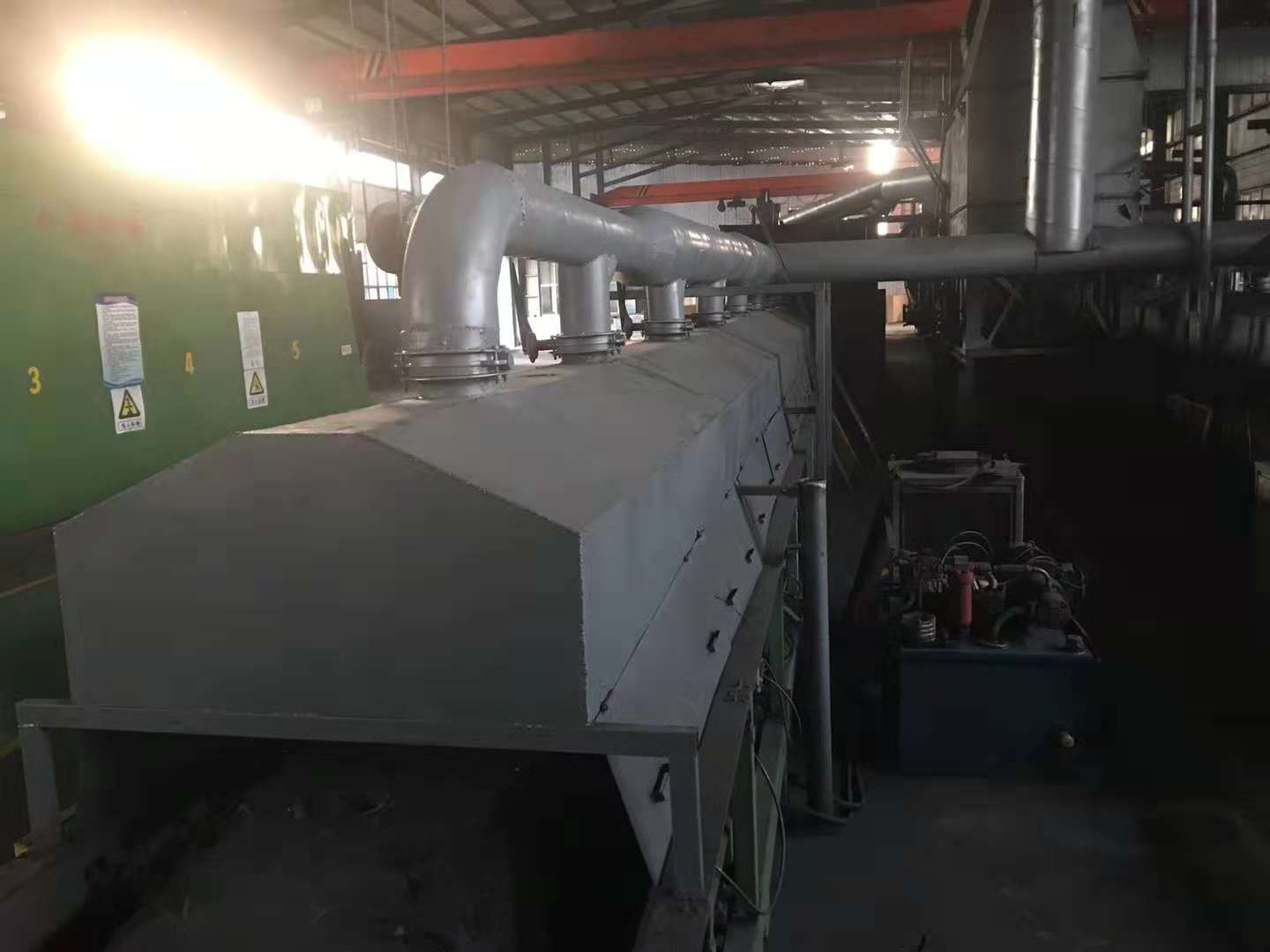

2、半密闭式顶吸吸尘罩，此方式制作安装复杂，造价成本高，需要把炉口炉台做成半密闭式，这样相当于把烟尘用机械的方式聚集起来收集，烟气在半密闭空间吸尘罩里在无风状态下会向上漂浮，再由引风机吸附，把半密闭吸尘罩吸成负压状态，只要风量风压选配适当，烟尘绝 不会外溢，相对比敞口式所需风量风压要小一些，除尘器与风机电机的选型会相对来说要小，虽密闭式吸尘罩造价成本高，但与增大除尘器增大电机功率相比要少很多，我司建议采取该吸尘方式。

中频炉除尘器的设计核心二：烟气阻火与温度控制装置

1、熔炼炉在上料与温炉同时会产生一 定量的火花，再有根据现场勘查温炉时表面会覆盖一层焦炭，焦炭在燃烧时也会产生一 定量的火花，在此工况下我方在布袋除尘器前方增设了尘降阻火装置或旋风除尘器装置，在一 定程度上可以起到阻火的作用，最主要的是一部分大颗粒粉尘会在此装置内沉降，从而减轻了布袋除尘器的负担，更有 效的增长了布袋的使用寿命。

2、熔炼炉内融化铜的温度约为1200°，炉口烟气粉尘温度约120-150°，烟气粉尘在吸尘管路里会自然降温，在经过旋风除尘系统，温度会降到100°以下，不用考虑采用高温布袋除尘器，选用常温布袋除尘器就可以满足现有工况。周全考虑预防高温我方在吸尘管路上曾设冷发阀系统，由温度传感器控制，如出现高温情况由温度传感器上传到PLC控制系统，自动打开，进入一 定量的冷空气，从而起到降温的作用。
