焦化厂机焦侧地面除尘站改造结构及效果

2019-10-28 10:11:08

文章摘要:

慧阳环保经考察分析,焦化厂机焦侧地面除尘站改造原因,由于除尘系统漏风主要来源于机、焦两侧除尘翻板变形、关闭不严。尤其焦侧翻板,是内翻板结构,受筒壁和阀

慧阳环保经考察分析,焦化厂机焦侧地面除尘站改造原因,由于除尘系统漏风主要来源于机、焦两侧除尘翻板变形、关闭不严。尤其焦侧翻板,是内翻板结构,受筒壁和阀板变形、阀柄卡阻等因素影响,大多数无法关闭到位,漏风较大。

焦化厂地面站除尘器焦侧翻板工作原理是:

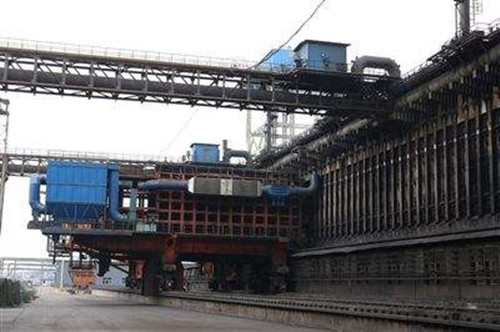

来自拦焦车除尘罩顶部的电液推杆推动翻板外置的推杆,带动翻板旋转,当电液推杆后撤复位后,翻板因转轴偏上产生的平衡自重将翻板关闭。原设计转轴中 心上移偏移量小,翻板下部与上部重力差接近,转轴稍不灵活则翻板无法关闭到位。

综合以上缺陷,考虑到现有阀板和筒壁的变形情况,将原有阀板拆除,并对焦化厂机焦侧地面除尘站结构进行改造:

1、将翻板旋转中 心上移,增加翻板自重不平衡量,使关阀力矩增大,从而提高密封性能。

2、转轴改为半轴设计,将轴与轴承座径向间隙放大到2mm,一方面防止转轴不同心而导致卡阻问题,另一方面方便转轴及轴承座的检查geng换。

3、翻板旋转中 心上移后,为避免翻板过长而易变形,将阀板截短,在筒壁下方封闭一 定高度。这也是给筒壁下端增加了一个密封平面,解决了翻板的下端密封问题。

4、尽量缩小翻板的平面尺寸,在翻板与筒壁之间留出20-30mm间隙,避免翻板剐蹭筒壁。同时,在筒壁焊接一周50*5角钢,用做密封平面,补偿这部分间隙。

5、在密封面上用2*12扁钢条焊接密封槽,嵌入石棉绳以加强密封效果。

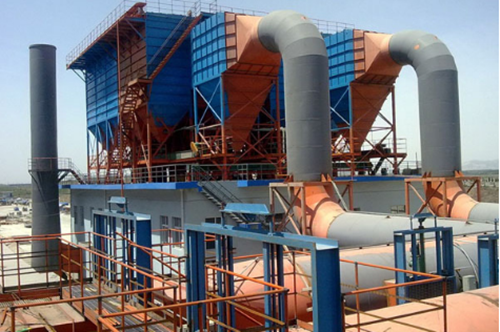

焦化厂机焦侧地面除尘站改造效果:

经慧阳环保公司施工改造技术人员历经10天,对全部160孔的翻板阀进行改造后,阻火器前管道吸力明显上升,峰值达到-1800Pa,满足除尘新需求。

我公司在焦化厂机侧、焦侧除尘器的设计、改造技术种有着的经验,改造后的除尘效果突出、排放达标,得 到了车间工人和公司领 导的好评和推荐!
