焦化厂焦侧地面除尘站改造的系统特点

本工程属焦化厂焦侧地面除尘站改造项目，含原除尘器箱体部分的拆除、geng换新箱体的设计制造、供货、安装、冷调试、热调试等项目，直到结束能投入生产运行为交付条件，乙方对上述该项目的安 全性、性和实用性负责。

焦侧地面站除尘器的钢结构、除尘地面站、管网系统、集尘罩、焦炉及推焦车改造及其配套附属设施、附房、采暖、通风、给排水、消防、电气、仪表、照明等及其安装工程。

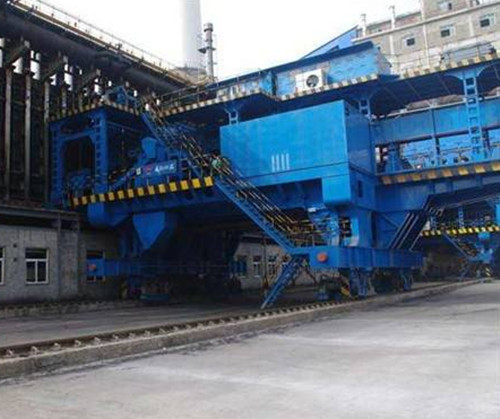

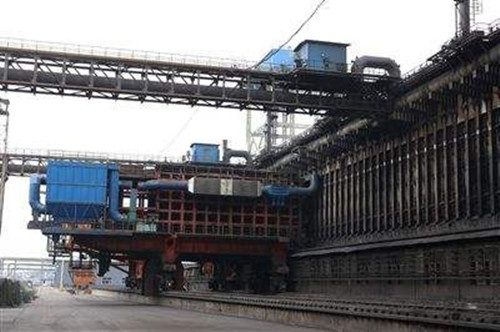

焦化厂焦侧地面除尘站拦焦车的改造：

炉门上部增加方型管道,及提升阀抽吸炉门部位放散的烟尘。

1、导流板

在焦侧炉头处安装烟气导流板，将从炉门处逸出的烟尘导到炉柱以外，便于炉头罩收集。

2、管道式对接阀

粉尘的收集输送采用管道式对接阀的集气总管的结构。通过拦焦车上的电动推杆，有用可开启和关闭对接口阀，烟气转换阀上许多支管和连接阀门等机构操作简单自动化程度高。

3、对接阀密封干管

利用焦侧原有碰口阀主管进行改造，密封性，减小漏风量。

从而实现推焦时烟尘收集无人值守，简化了操作。

漏风量：对接阀式集尘干管允许漏风量在-1000～-3000Pa范围内≦1000m3/h。

烟气温度：≦200℃

运转制度：间歇运行；

焦炉焦侧地面除尘站改造后的系统特点：

1、采用新型地面除尘工艺可将废气全部收集，经处理后排放废气也可达到我国排放标准。

2、处理风量大、除尘效果好、自动化程度高、结构简单美观、保养方便、节能省电。

3、降低了炼焦炉生产区域的粉尘浓度，净化了工人生产操作环境。

4、提过滤效果，拦截较细尘粒，粉尘捕集率提高20%，分别达到和99. 9%以上，稳定达标排放。

5、有 效防止气体在袋室内冷却到露点以下在负压情况下能持续运行。设定合理净化气体的体积量，增加使用寿命节约成本。

6、该系统变频技术的成功应用，既节省了用电费用，又了系统干管吸力的稳定，对整个除尘系统安 全稳定运行起到了关键作用。

慧阳环保方案实施后的排放及运行指标：

1、烟气净化效率≥99. 9%；

2、烟气外排温度≤110℃；

3、烟尘捕集率≥98％，焦炉装煤过程中设备正常运行状态下，肉眼观察焦炉焦侧侧不应有明显烟尘溢出；

4、焦侧除尘处理后的气体排放应满足我国相关标准的超低排放要求，即除尘净化后粉尘排放浓度≤10mg/m3。

慧阳环保公司专 业从事焦化行业粉尘治理，承揽焦炉焦侧除尘器、机侧除尘、装煤车除尘、拦焦车除尘、推焦车除尘、干熄焦除尘等焦化厂地面站除尘维修改造项目，资质，在焦化行业拥有丰富的生产设计经验。
