6吨锅炉除尘器治理方案

慧阳环保应邀针对某厂1台6吨燃煤锅炉尾气布袋除尘器设备进行设计。通过到现场了解情况表明：在锅炉生产过程中，产生高温、高湿、寒酸尾气；若尾气直接排放，则污染周边环境。
如今面临环保标准的日趋严格，锅炉尾气排放须配备尾气处理系统。为使锅炉除尘系统长期达到排放要求，我公司技术人员与贵单位负责人进行技术沟通。针对锅炉现有除尘系统, 为整个系统长期稳定运行，鉴于成本、环保、节能的三重考虑，同时粉尘排放浓度≤20mg/Nm3，决定采用脉冲袋式除尘器治理方案。

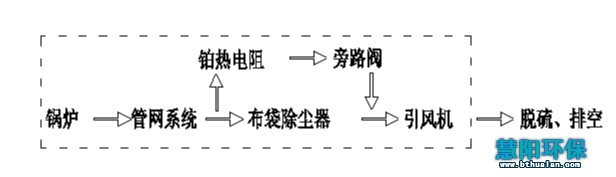

6吨燃煤锅炉布袋除尘器方案设计流程：



锅炉除尘器具体方案内容

1、我们依据现场实际情况设计新增袋式除尘器、管道走向、附属电器系统、空压机系统及管路、系统保护措施和保护装置等。

2、我们依据现场情况，确定设计方案，我方设计的可行性。

3、布袋式除尘器设计包括过滤系统：包括滤袋、笼骨等；压缩空气系统：包括管路、储气罐及管件；喷吹清灰系统：包括气包、喷吹管、脉冲喷吹阀等。

4、方案设计优良的保护措施，可实现设备生产在线检修维护。

5、新增袋式除尘器自动控制系统，具备压力、差压、温度等参数的检测和袋式除尘器保护系统的控制功能。并接入锅炉中控控制系统。按设要求安装各测点的检测装置和电缆及电缆桥架。

6、安装压缩空气系统，安装从空压机至除尘器气包的压缩空气管路系统，满足袋式除尘器滤袋喷吹需要。

7、室外烟道外保温重新敷设，岩棉厚度100mm， 外护彩板厚度0.5mm，颜色由甲方定。

锅炉除尘设备选配设计参数：

设备型号：PPC64-5型气箱脉冲袋式除尘器

设计风量：18000m3/h

过滤面积：320㎡

过滤风速：＜1.0m/min

电磁脉冲阀数量：5个

电磁脉冲阀规格：G2"

滤袋数量：320条

滤袋规格：￠130×2450mm

滤袋材质：PPC＋PTFE浸渍抗水解、抗酸、针刺滤袋

骨架数量：320根

骨架规格：￠120×2400mm

骨架材质：20#冷拔丝 硅喷涂

离线阀规格：D350型

离线阀气缸：￠80×240mm

离线阀数量：5个

设计入口含尘浓度：＜50g/m3

设计出口含尘浓度：≤50mg/m3

设计除尘效率：

设计负压：-6000Pa

本体阻力：1400～1700Pa

设计使用温度：＜170℃

抗结露措施：灰斗蒸汽加热（生物质锅炉不可采用电加热和电伴热）

设备保温：～65㎡

保温参数：80mm岩棉/0.4mm彩钢



慧阳环保设计制造锅炉袋式除尘器的技术优势

1)、采用压缩空气，排放浓度小于20毫克，温度不高于160℃的情况下使用寿命不小于300000小时。

2)、能在所提供的含尘条件和自然条件下长期无人值守运行并排放。

3)、锅炉在0负荷至110负荷均能正常运行。

4)、合理设计设备结构，进风方式，气流分布和技术参数，运行阻力小于1500Pa以内。

5)、PPC型袋式除尘器通过对进出风口阀门的操作可实现不停机检修。

6)、当锅炉烟温接近或超过滤袋允许使用温度范围时有保护措施。

7)、在锅炉运行过程中水冷壁，过热器，省煤器发生爆管时有防止糊袋的措施。

8)、当锅炉启动时全投油及低负荷投油助燃时有防止糊袋的措施。

9)、有防止布袋发生氧化腐蚀的技术措施。

10)、有防止布袋发生酸腐蚀的技术措施。

11)、有受热部件热膨胀补偿措施。
