中频炉除尘器清灰系统的设置

2019-04-17 11:03:01

文章摘要:

中频炉除尘器清灰系统的设置,在整个除尘系统运行当中非常重要,它是脉冲清灰控制系统的装置,包括自动控制和手动控制两种类型,可互相转换。

中频炉除尘器清灰系统的设置,在整个电炉除尘系统运行当中非常重要。中频炉除尘设备脉冲阀喷吹宽度不能超过0.3-0.7秒,在这个时间段除尘器布袋清灰的力度较大。除尘器脉冲阀喷吹的气量够用,压缩空气的气量不够用清灰是无效的,所以脉冲阀清灰间隔需要够用。烟气的温度控制在280度以内,超出280度布袋就会被烧烂,目前布袋除尘器处理烟气没有能超出这个温度。烟气温度不能低于50度,烟气低于50度除尘器布袋与灰尘会结露,布袋与灰结痂使除尘器布袋变硬变脆容易折断,造成电炉除尘器布袋寿命缩短。

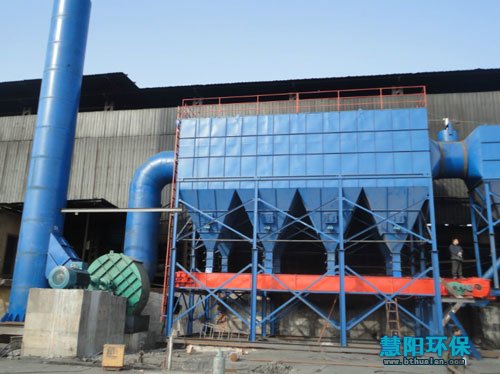

慧阳中频电炉除尘器是脉冲清灰控制系统的装置,包括自动控制和手动控制两种类型,可互相转换。
1、提醒和警报
a、电磁阀工作状态提醒和警报
b、提升阀工作状态和警报
c、较仓室清灰状态提醒
d、卸灰阀工作状态提醒和警报
除尘系统中的运输设备均设置机械故障检测和警报装置,当任一运转设备发生故障时,立即发出故障信号,并送至操作室内,在主控柜提醒并声光警报,运转设备自动断电停运。
2、定时控制:选择开关选定“自动”“定时”位置,系统满足定时控制条件后,先关闭1#室离线阀,1#室清灰指示灯亮,开始喷吹,喷吹结束后打开1#室离线阀,1#开始工作:间隔20秒左右关闭2#室提升阀--(重复1#室工作),依次完成所有仓室的清灰工作后进入下一周期,周期结束后在从1#室开始清灰工序。
3、中频电炉布袋除尘器各仓室能单仓离线,即关闭提升阀、脱离除尘系统。在此情况下,该仓室将不运行清灰程序。
4、卸灰系统灰斗星型卸灰阀和灰斗仓壁振动器采用自动和现场控制两种方式与输灰系统连锁。
自动控制电炉布袋除尘器是脉冲清灰控制系统的装置,包括自动控制和手动控制两种,可互相转换用手动和定时控制方式,可相互转换。当达到设定时间周期时,除尘器各室依次进行脉冲喷吹清灰,清灰状态采用离线分室依次清灰。清灰程序的执行由主控柜PLC自动控制。(这里所涉及到的PLC即为可编程逻辑控制器,是一种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。)

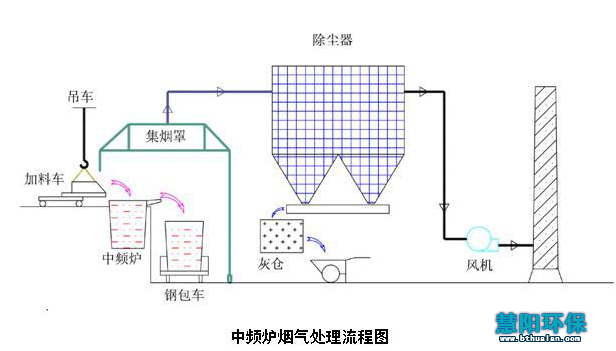

中频电炉除尘器输灰系统自动控制采用定时、手动控制两种方式。定时控制原理:当除尘器每完成1-2次脉冲喷吹清灰周期(或设定的卸灰时间),输灰设备运行一次,定时时间间隔可调。卸灰时,卸灰的灰斗所带的仓壁振动器工作。现场控制由机旁操作箱来完成,并向主控系统的上位机提供各设备运行状态信号。电炉除尘器本体plc与上位工控机连接,传递脉冲阀、离线阀以及输灰系统、气动切换阀等除尘器本体采集的参数、信号。中频电炉除尘器产生的烟气量和烟气温度不同,且差异较大。加料过程中,主要是装料时废钢及渣料产生的扬尘,需要的除尘风量不大,要求粉尘不扩散,不污染电炉周边工作环境为标准。送电过程中是原料送电拉弧加热,引发可燃废弃物燃烧产生废气。此时,电炉需要将炉料加热至熔化状态,要求烟尘能够及时排出,又不能过多的带走炉体热量以炼钢周期。除尘器提升阀及手动切换阀关闭时,能该仓室的全部离线,实现了除尘器工作状态下的单仓检修(手动切换阀亦可兼作调节进风量之用),提升阀上的限位装置可使操作人员即使检测其运行状况。
