电炉除尘器的设计项目与关键技术

慧阳电炉布袋除尘器设计时在达到《GB9078-1996工业窑炉熔炼一类地区排放标准》的前提下，且将“运行、不影响冶炼工艺及工人操作”作为重要设计目标考虑，同时尽可能降低运行费用，节省工程投资。



中频电炉除尘器关键采用技术：

1、炼钢电炉的加料方式是人工从炉体上部投料，冶炼后的钢水从炉体前部倾斜出料，为了不影响正常的工序及操作要求，我们认为较为理想的收尘方式，是采用热过程伞形罩作为捕尘用。为了不影响人工操作及加料，该伞形罩为可移动式的，材质为不锈钢。该捕集罩已用于多台中频炼钢电炉的烟气收尘，捕集，烟气温度低。

2、电炉除尘器选用的设计因素包括过滤面积、耗气量、设备阻力、处理风量、过滤风速等。

3、电炉除尘工艺流程

中频炉——烟气捕集罩——阀门——旋转装置——支管道——主管道——沉降室——除尘器——风机——烟囱

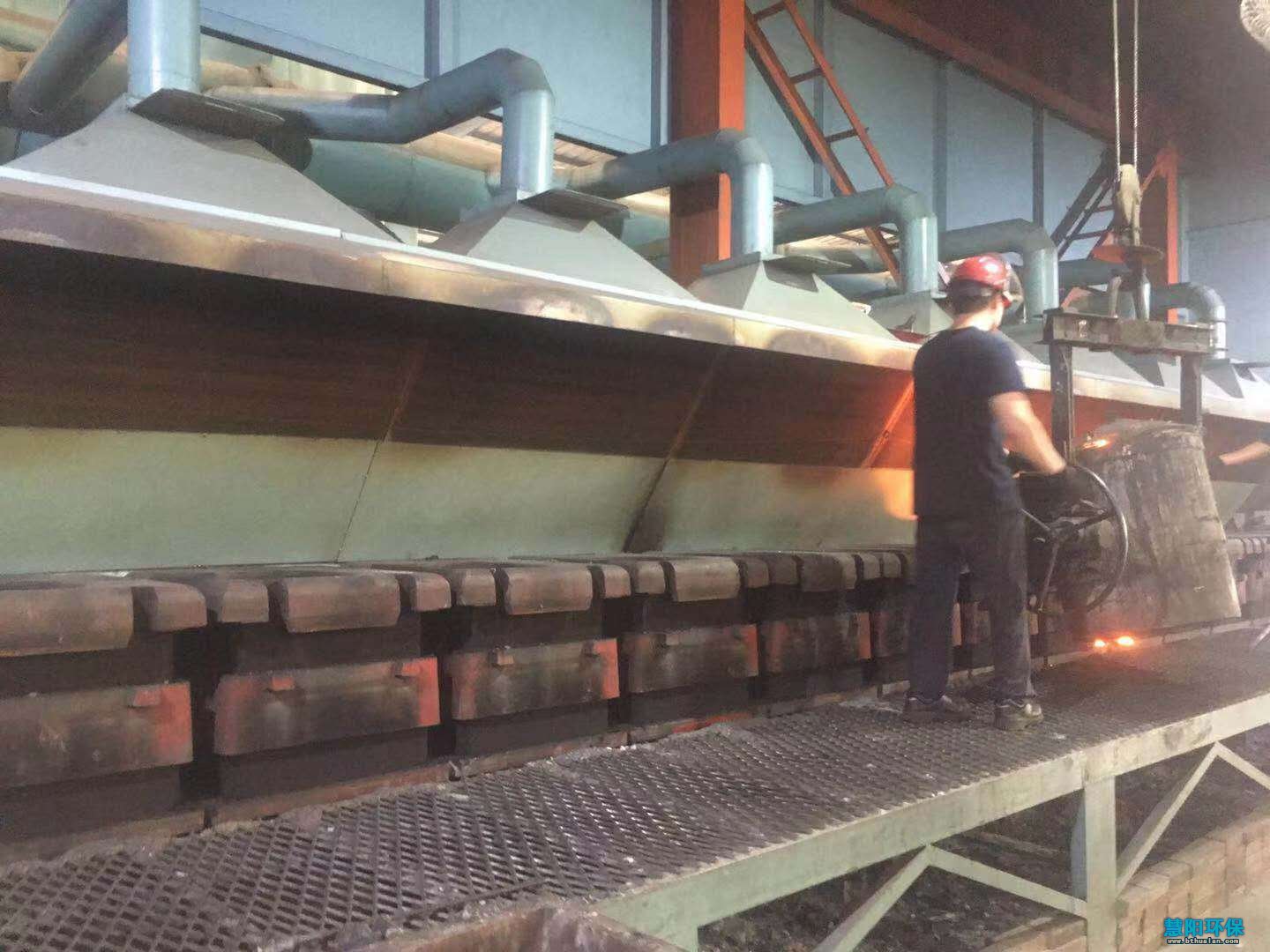

（1）烟气捕集罩：中频炉在熔炼过程中为典型热源，故除尘器系统采用热过程伞形罩作为烟气捕集罩。为了不影响工人操作及上料，烟气捕集罩设计为可移动式的。即在正常工作及出钢时捕集罩在炉子上方，在上料或检修时捕集罩可移动到其他位置，以不影响加料与检修。

（2）旋转装置：该装置处于活动管道与固定管道之间，以利于捕集罩的移动。

（3）因为烟气中含有少量硫成分，故设备主体和主管道采用4号钢板制作，支管和吸尘罩用不锈钢制作，防止短时间腐蚀坏。

铸造厂电炉除尘器的设计项目：

a、采用离线回转脉冲除尘器

b、除尘系统工艺参数的确定

c、系统废气量 、管道流速、主管道直径

d、环境温度、烟气温度高峰值、系统阻力、风机选择

e、型号、流量、全压、电机

f、粉尘收集及储运

g、根据厂方要求另外配备或者自备

h、电器控制

r、采用自动、手动两种控制方式。电控元件采用PLC可编程序控制器，主回路自锁、连锁方式。

经我公司处理后的电炉除尘效果：可达到岗位粉尘浓度＜10mg/Nm3，烟尘＜50mg/m3，烟气林格曼黑度<1级，除尘风机噪音<85dB(A)。
