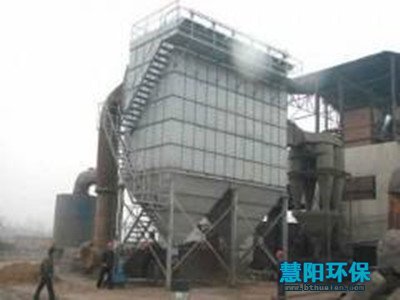

石灰窑除尘器的选型设计

2018-11-03 16:57:01

文章摘要:

慧阳环保石灰窑除尘器具有、耐蚀的特性,在粉尘治理中取得了不错的收尘效果,除尘效果高达以上,排放标准可达到15毫克以下,使用企业的好评及信赖。

随着近几年环保部门对各种窑炉的排放越来越严,窑炉配套具有、耐蚀等特性的除尘器设备,在石灰窑的粉尘治理中取得了不错的收尘效果,除尘效果高达以上,排放标准可达到15毫克以下,使用企业的好评及信赖。

慧阳环保讲解:石灰窑设备不配套除尘设备的危害性:
1、大量的灰尘会给人们的呼吸系统带来严重的负担,长期在大量灰尘环境中生活的人会引起、支气管、肺气肿和肺癌等病症。此外,还发现一些尚未查明的可能与大气污染有关的疑难杂症。同时灰尘与我们的皮肤接触,会给我们皮肤带来一些不适的症状。
2、给我们的环境带来威胁,环境是我们人类生存的根本,如果环境变差,我们的后代就要为生存而陷入危机。 TSP是评价大气质量的主要指标之一,往往是控制空气质量的关键。随着对人体健康的考虑,PM10的监测也逐渐被人们所重视。 由此可见对于含有粉尘的气体的处理是非常重要的。
3、灰尘会给建筑、植物、动物带来影响,植物不论是光合作用还是呼吸作用,都需要气孔与外界的环境接触,灰尘的大量堆积会阻碍植物的正常生理活动,给植物的生存带来危机。建筑物也会受到灰尘的影响,减少使用寿命。

在石灰窑除尘系统设计中较关键的一个环节就是除尘器的选型。我公司对于石灰窑除尘器的选型设计,在考虑环境除尘效果的同时也考虑到除尘设备节能的关键技术特性,除尘节能主要考虑除尘管网的优化与平衡,除尘系统的设计计算包括除尘管道流量和阻力损失的设计计算、除尘设备阻力确定以及风机和电机的选择等,其中主要是管道系统的阻力计算。布袋除尘器的设计计算包括滤料的选择、清灰方式的选用、过滤风速的确定、烟气流量的确定、过滤面积的确定、滤袋数量与实际流速的确定、除尘器型号的确定、清灰喷吹制度的确定、除尘效率的核算等。
下面是慧阳公司技术人员针对某某公司做的一套布袋除尘器的详细设计计算书,供大家借鉴。
已知条件:   处理风量:200立方/min   滤袋尺寸:Φ116X3m
一、根据已知条件选择过滤风速
一般的过滤风速的选择范围是在0.8~1.5m/min
此时根据除尘设备大小和滤带选择风速,本人选择的是1m/min
二、根据过滤风速和处理风量计算过滤面积
公式为:S=Q/V
V——过滤风速
S——过滤面积
Q——处理风量
计算后得S=Q/V=200/1=200平方米
三、计算滤带数量
每条滤带的表面积S=ПDL
Π——3.14(这个不需要说明了把)
D——滤带直径
L ——滤带长度
计算得S1=3.14X0.116X3≈1平方米
滤带数量N=S/S1=200/1=200条
(注意:这里的滤带面积计算约等于200是为了方便计算,实际计算值为1.1,除下来滤带数量小于200条,为了方便,选择(200/1)条>(200/1.1)条,其实多几条可以满足处理风量,对计算无影响)
四、其实以上的全是基础,接下来的几点才是精髓
前面计算了这么多,是为什么?接下来要做什么?
首先我们要明确,除尘器的心脏是什么?是电磁阀!
所以接下来我们选型电磁阀
一般常用的电磁阀厂家有澳大利亚高原、SMC、等等
此处本人选择的是澳大利亚GOYEN的电磁脉冲阀。(至于为什么选这个型号,那是安排的)
如果真要了解怎么选型的话,还是多搞点电磁阀厂家的样本
本次选的GOYEN的电磁阀的几个参数很重要
MM型淹没式电磁脉冲阀
1)阀门标称尺寸
有三种25/40/76
对应的口内径尺为25mm/40mm/76mm换成英尺为1"/1.5"/3"
2)这个叫流动系数Cv的很重要
相对上述三种尺寸的Cv值为30/51/416
好,知道这些后,我选择的是中间那种40mm/Cv=51
3)脉冲长度0.15sec(可以理解为膜片打开到关闭的时间)
五、电磁阀的吐出流量
1)选用GOYENΦ40mm电磁阀
Q=(198.3XCvXP1)/(根号G)------------(抱歉,懒得找跟号)
Q ——吐出流量
Cv——流动系数
P1——表压(就是气包上压力表值,低压为0.4MPa以下,超过0.4算高压,此处选3kg/cm2,即0.3MPa)
G——气体比重(这个可以无视,常温下空气比重为1.14)
Q=(198.3x51x3)/(跟号1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec
很多人会问公式怎么来的?
抱歉,我也不知道,但是每个阀都有自己的计算公式
(2)压力容器的容积(这里就是算气包的直径和长度)
能够吐出71/0.15sec的压力容器的流量
V=Q/(P1-P2)
V——流量
P1——清灰前压力
P2——脉冲清灰后的压力(这个根据工况确定,本人选1.5)
V=71100/1.5kg=47.41L
算到这里后,就先停一停
因为先要大概算下花板的排部
根据滤带数量200个,我选择20X10的排部方式比较容易计算
即电磁阀20个,喷吹管上喷嘴数量为10个
下面开始验算我这种拍部是否合理
首先,计算花板上孔与孔之间的距离
根据经验,间距一般取滤带直径1.5倍即D=1.5Xd
D——花板孔间距
d——滤带直径
计算得D=1.5X116=174这里我取170mm
纵向间距一样也是170mm
最边上的孔到侧壁板距离我选的是150mm
但如果是这样间距到底的话,兄弟们,实在太难看了。
所以本人根据在厂里出差所学到的,把孔分成了2行4列,其实这也是为了上箱体检查口设计。
总的长度我算下来为L1=3994mm≈4000mm
(注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰就行,太大让费材料,太小容易碰,并无实际规则)
知道了上箱体花板的长度,主要是为了确定气包的长度
众所周知,气包是装在上箱体上,其长度应与上箱体长度相当且不能超过上箱体长度
所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算
S=V/L
V——这里的V就是上面算出来的压力容器容积
L——4000mm(这个应该明白把--!)
所以压力容器的截面积S=V/L=47410/400cm=118.525单位忘记了
查手册,我用的应该是日标
这里要查的是日标的管子的型号,压力容器是个圆形的钢管--以下是我查的:
SGP150AΦ165.2X5.0t
这里的165.2是外径5.0t是说明这个管壁厚5.0mm
得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2
189>118满足条件
所以压力容器型号SGP150AX4000mm(实际应较4000mm稍小)
六、喷嘴数量
除尘器较小,喷嘴也相应改小
本人打过电话给除尘器制造厂家,他们的喷嘴为Φ7,是内径
Φ7喷嘴的截面积S=ПR2=38.465
Φ9喷嘴面积S=63.6
布袋体积V3=ПXR2XL=31.68立方米
Φ7喷嘴吐出量Q1=0.185XSXP1X(根号273/293)=3.11L/0.15sec
Φ9.......Q2=5.1L/0.15sec
这里本人也不太了解的地方
E1=3.11/31.68=0.099<0.135
E2=5.1/31.68=0.135<0.161<2.0
所以选择Φ9的喷嘴
再确定数量N=Q/Q2=71/5.1=13。9=14个
也就是这个电磁脉冲阀能满足14个喷嘴
所以,我们之前所说的20X10的方案,成立
基本上计算部分到此
外型的设计无外乎就是往核心部分罩个罩子
