三种电捕焦油器的结构比较

2018-08-12 10:30:00

文章摘要:

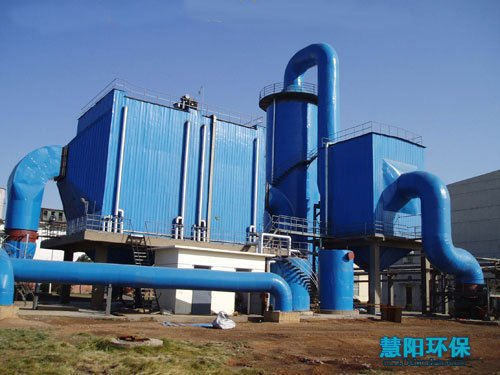

电捕焦油器是一种用于碳素厂碳素焙烧烟气净化的电收尘设备,利用高压直流电场的作用分离焦油雾滴和煤气的焦炉煤气初冷设备,在煤气净化工艺中的一种设备,同时

电捕焦油器是由壳体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成,其主要区别是沉淀极的形式、电晕极的排布方式、绝缘箱和馈电箱,有三种结构形式,下边小编为大家简介三种形式的结构区别:
1、同心圆式
它由数个不同直径的钢板圆筒组成,以同一垂直轴为圆心,并以同一间距套在一起而组成沉淀极。由于电晕极之间的同性相斥.会使电场出现空位小空洞,即场强洞穴。易造成气体在洞穴中短路流失,降低捕集效果,同时,同心圆电捕焦油器的制造精度要求高、安装调试极为严格,在制造、安装和运输中较易使同心度、水平度和垂直度产生变化,均会造成阴阳极之间或其它部件间产生放电现象,难以达到要求的电压,直接影响焦油的捕集效率,还易使电瓷瓶击穿毁坏。因场强的电压变化值为400V/mm,所以,阴阳极间即使出现1mm的偏差,其场强电压的变化值可高达400V。同心圆电捕焦油器具有流通面积大、气体流速低和耗钢材少等优点。

2、管式
由于钢管与电晕线单独组成电场,其场强电压取 决于钢管的半径,其值为400R。由于管式电捕焦油器在每个管截面内形成等极间距电场,而管与管之间则是空位,由管板盲区堵住这些空穴,这就降低了圆筒内空间的利用率,减少了净化通道的截面积。这种型式的电捕焦油器的钢材耗量较大,但由于具有制造容易、等极间距电场、材料易得和安装调试比较方便等优点.广泛应用于大中型气体净化厂。

3、蜂窝式
蜂窝式与管式的结构相同,是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边,即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2~3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、空间、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大.在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高,蜂窝式电捕焦油器的优点会越来越受到人们的重视,必将逐步取代同心圆式和管式电捕焦油器。

电捕焦油器检修技术规程
1、高压供电装置的控制盘和操作盘开关应断开。
2、操作盘上挂上检修标牌以免误合闸。
3、高压切断开关转至接地端放电极应在检修过程中始终接地。
4、用便携式接地棒释放高压系统的残存电荷。
5、电场逐渐冷却后(冷却时间不少于8h),才允许打开人孔,否则,突然进入冷空气,容易使电场内部变形。
6、在进入设备内部检修前,确认设备内有足够的空气时,方可进入设备内工作。
7、电捕焦油器内有人工作时,应在附机上加锁或挂上检修标识。
8、检修人员在进入设备内检修时应根据情况穿劳保用品。
9、进入检修现场的人员要戴帽,凡坠物高度在基准面2M以上,施工人员带带。
