焦化厂除尘器烟气治理运用的工艺详解

（钢铁工业除尘系统中焦化厂的除尘系统也非常重要，那么，焦化厂是做什么的？焦化厂烟气粉尘是怎样产生的？其除尘系统又起到什么作用呢？本期慧阳环保小编就来解答。欢迎一起来探讨焦化厂除尘知识，13333079818穆经理）

焦化厂是做什么的？烟气粉尘是怎样产生的？其除尘系统又起到什么作用呢？

焦化厂简单来说就是通过煤冶炼成焦化炭的过程，在此过程中通过技术手段提取和回收化学产品，至今炼焦化学工业的产品已达数百种，中国炼焦化学工业已能从焦炉煤气、焦油和粗苯中制取一百多种化学产品，这对中国的国民经济发展具有十 分重要的意义。焦化厂一般由备煤车间、炼焦车间、回收车间、焦油加工车间、苯加工车间、脱硫车间和废水处理车间组成。其中在运输、破碎、筛分、干熄焦等环节会产生大量的粉尘和烟气污染环境。考虑到国 家节能减排日趋严格，布袋除尘器的低排放具有极 大优势，同时布袋除尘器维护检修容易且成本低，而且低压脉冲除尘器为现今布袋除尘器中技术较为先 进且成熟的，具有清灰效果好，排放浓度低的特点，所以本除尘系统选取低压脉冲防 爆除尘器。焦化厂地面站除尘使用袋式除尘器实现对装煤烟尘捕集，炉顶与地面站烟气转送，烟气温度调节控制，烟气净化一体化，利用推焦过程中收集在滤袋表面的焦粉来防止装煤过程中烟尘含有焦油和水汽粘结滤袋，保 障了设备长期安 全稳定运行。

慧阳环保焦化厂除尘器运用工艺介绍

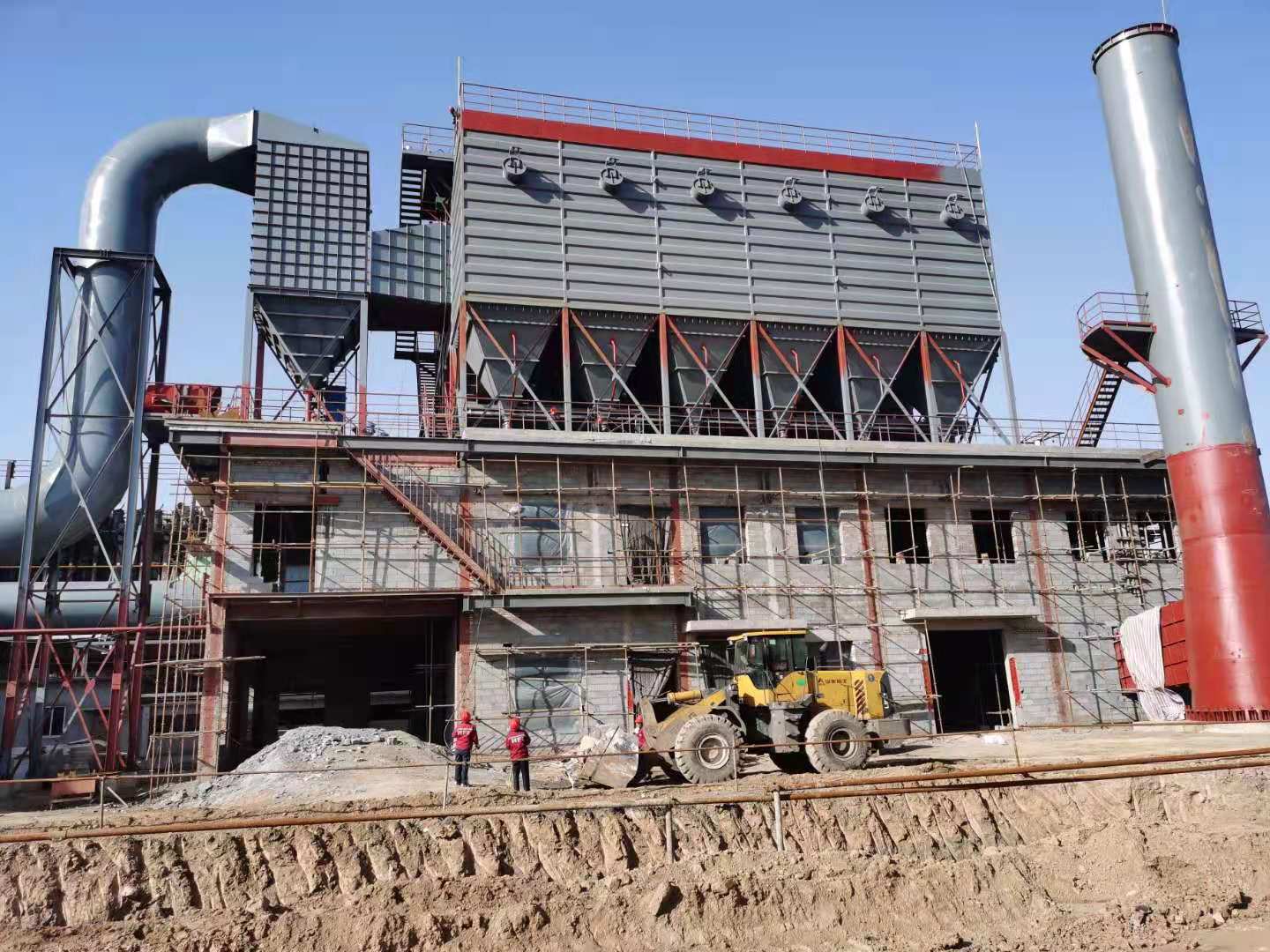

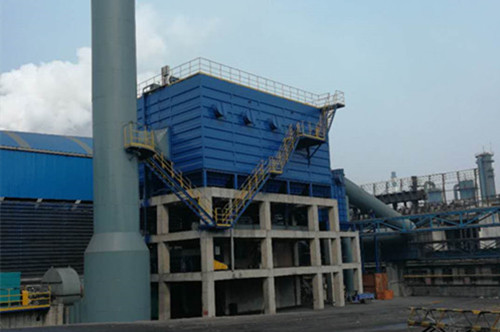

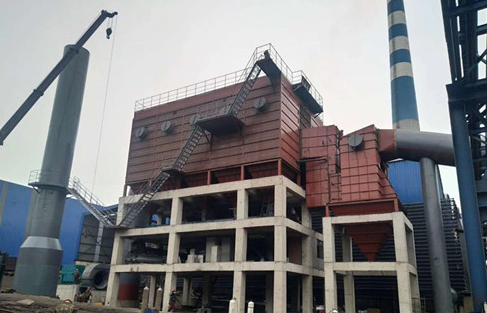

焦化厂地面除尘站涉及的除尘点包括炉顶导烟孔、装煤机侧、拦焦炉门、导焦栅、熄焦车上方。烟尘通过吸尘罩和管道收集后，经和炉顶导烟车、装煤推焦车和拦焦车连接行进的皮带小车，由通风槽导入蓄热式火花捕集器，再通过长袋低压脉冲袋式除尘器净化，净化后的干净气体经风机、烟囱排入大气。布袋除尘器收集的粉尘经星形卸灰阀、埋刮板机、中间灰仓、无尘装车机，由汽车外运。

装煤除尘系统由两大部分组成，炉顶部分是带烟尘捕集装置的除尘装煤车，由活动烟罩、导烟管、烟气调节阀、空气调节阀、安 全阀、伸缩连接器等组成烟尘抽吸系统。通过伸缩连接器开启集尘干管上的接口翻板阀。装煤时冒出的烟气与定量的空气混合，经集尘干管送到与焦侧除尘合为一体除尘地面站净化处理。另一部分是推焦装煤合二为一烟尘净化地面站，在地面站内设风机，离线式脉冲袋式除尘器，带液力偶合器的排烟机机组，除尘器回收焦粉输灰装置等以及相应配套的电气、仪表设备，以及压缩空气和冷却水系统。

焦化厂地面站除尘器采用低压清灰方式，滤袋喷吹程序和控制时间等由电气PLC系统进行控制，回收的粉尘可外卖或拉至料场处理。除尘系统设计在确 保除尘效果和除尘系统安 全可 靠运行的条件下，根据除尘系统阻力和焦炉的运行情况，调整确定风量。

焦化厂地面除尘站优点

1、装煤除尘采用非燃烧方式兑入大量的空气，使烟尘中的可燃成分含量远低于爆炸下限，保 证了烟尘进入除尘大系统中是安 全的；

2、焦侧除尘系统收集的是干燥的焦粉和气体能有 效的吸收装煤烟尘中的有 害成分，焦油和水分，不需考虑除尘设备的保温，加热，防结露等措施；

3、采用低压管喷脉冲除尘器大 大的提高了除尘器的清灰能力，防止粉尘粘结滤料，而增大系统阻力；

4、本系统设计充分发挥地面除尘设备的净化处理能力，通过风机和管路系统的特 殊设计和控制使装煤除尘与焦侧除尘合为一个系统，可大 大节省改造投资。

焦化厂出焦除尘器的工艺流程

焦炉出焦的大量高温含尘烟气，经导焦槽上大型吸气罩捕集后，通过接口翻板阀进入集尘主管，送入蓄热式冷却器冷却，然后进入袋式除尘器净化。净化后的烟气通过风机、消音器及烟囱排入大气。通过布袋除尘器和冷却器捕集下来的粉尘经气动双层排灰阀进入刮板输送机，再由斗式提升机将粉尘送入粉尘仓，最 后由加湿卸灰机定期将粉尘装入汽车运出。为节省电能，在通风机和电机之间配置了调速型液力偶合器，通过摩电道将信号传输到除尘站地面控制系统，通风机由低速转为高速时产生较大的吸力，将粉尘抽到除站进行处理，推焦后，偶合器勺管由高位转为低位，风机由高速变为低速。

在通风机由高速转为低速时，开启冷风阀及旁通阀，使除尘器在清灰时处于离线状态，同时使冷却器蓄热板冷却，为下次出焦做准备。脉冲电磁阀自动进行脉冲反吹，然后振动器振打排灰。

焦化厂装煤车除尘器的工艺流程

在装煤过程中产生的烟气由接口翻板进入除尘管，然后和预喷涂料仓来的预喷涂料混合进入脉冲袋式除尘器净化，净化后的烟气经除尘器管道排入大气。在除尘中被捕集下来的粉尘经气动双层排灰阀排入刮板运输机，由斗式提升机将粉尘送入粉尘仓，最 后由加湿卸灰机定期将粉尘装入汽车运出。煤车打开接口盖时自动将信号送到地面站使风机高速运转，装煤后风机自动转为低速，脉冲控制仪启动进行脉冲反吹，然后进行振打，排灰。
