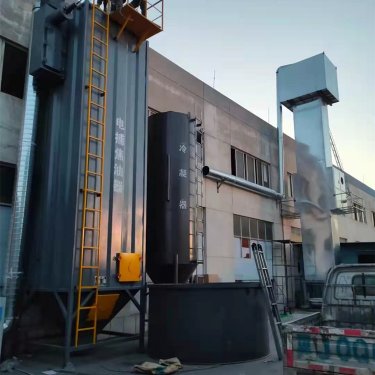

高压静电捕焦油器

高压静电捕(除)焦油器,高压静电捕焦油器,高压静电除烟设备,高压静电除尘器厂家使用说明

一、使用范围

高压静电捕焦油器主要用于化肥、焦化、城市煤气、冶金、建材、陶瓷等行业的气体净化,用以回收水煤气、焦炉气中的焦油,同时去除其中的粉尘、水雾等杂质。达到物料回收和气体净化双重效果,对保护工艺流程中后工段设备的正常稳定运行也起着至关重要的作用。

二、结构组成

慧阳电捕焦油器主要两大部分组成,由捕焦本体(机械塔体)、高压直流电源,前者结构由蜂窝状沉淀极系统、放电极(电晕线)绝缘箱组成,后者选用GGAj系列恒流型高压直流电源控制供电和输电等设备组成。

三、工作原理

高压直流电源产生的负高压,接入电晕极(阴极),它与沉淀极(阳极)之间产生电场,电场强度超过确定优良后在阴阳两极间即产生电晕放电。此时流经电场区的气体发生电离,产生大量的离子和电子。周围可听见强烈的电磁风声并可见紫兰色电晕。通过电场的煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电,在电场力的作用下向两极运动。由于电子质量小,运动速度适宜,空间分布广,所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中和后,依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极,而后靠自身重力沿极板下落,通过焦油出口排出。

四、恒流源结构组成及规格型号

本产品由恒流源控制柜和高压发生器两部分组成。前者包括L-C恒流源;继电和保护电路;后者包括高压变压器和硅整流桥。

五、恒流源主要特点

1、运行电压、电流显著提高,电晕功率显著增加。

与其它电源相比,在同一本体上,运行电压和电晕电流均显著提高。

2、电场电压自动跟踪。

当粉尘、焦油杂质浓度增加,即电场等效电阻由低阻转向高阻时,由

Uo=IoRL可知,电场电压同时上升,电晕功率增加。

3、净化有效果优于其它电源。

因为与电压源相比,电晕功率大幅提高,且对电极肥大的适应性增加,能效果优良克服电晕闭塞。

4、运行优良,维护方便,允许突发短路和待续短路。

短路时,Io小于是1.1倍额定电流,Uo    0,Ii小于0.1倍额定电流,不会烧毁任何元件;回路全部继电控制,没有复杂电子电路和接插件,维护简单方便。

5、功率因数高,cosφ=0.9~1,节电有效果,比可控硅电源省电30~50%。

6、本产品设有过氧、过压保护电路,能自动跳闸报警。

7、本产品设有自检电路,能及时判断故障部位。

六、本体安装

1、安装位置视工艺状况而定,可能情况下,本设备可以并联使用,如有高净化要求,也可以多台串联使用。

2、安装前需按图纸需要制作本体基础,本体安装以沉淀极为基准,其垂直偏差要求≤1‰,校正后焊接牢固或锁紧地脚螺栓。施工检修用爬梯、护栏、平台由用户按随机图纸或有关标准自行制作焊接。

3、为维修方便,不影响正常生产,建议加设旁通管道(复线)或并联使用。

4、绝缘子和进线套管应清洁干燥,进线套管所有密封垫均应压紧至变形,套管压紧螺栓在上下吊架及电晕线安装完毕后对称拧紧,绝缘箱内不得有灰尘、油污、水分等杂质。

5、上吊架的底部距沉淀极300mm,偏差不大于10 mm,下吊架距沉淀极距离不小于300mm。

6、电晕级应沉淀极正中,偏差小于5mm。

7、上下吊架拉杆安装偏差不大于10mm。

8、关闭上下人孔及各种阀门,电捕下液槽注水。以35KPa(3500mmH2o)表压空气(或等压蒸汽)进行整体严密性试验,试验时缓慢升压,达到压力后,停止给气,试验2小时(蒸汽试压30分钟),允许每小时泄漏率1%。

七、电气安装

1、外观检查。检查运输过程中有无机械性损伤,各种零件是否松动,高压发生器有无渗油。松动器件要拧紧,损伤器件应予更换。

2、按图连好恒流源控制柜、高压发生器各种连线,并仔细检查,确认接线正确并合乎规范。

3、控制柜、高压发生器、高压电缆外屏蔽及本体均应优良接地,接地应有一对一接地极,不得用管道代替。

4、控制柜户内使用,要求环境清洁,通风良好,无严重化学腐蚀和易燃气体。前后距墙壁距离不低于1米。

八、电源操作说明

合上电源,电源灯亮。将面板上运行方式开关置于“手动”模式。按下“自检”按钮,二次电压表有几十千伏的偏转电压,说明回路连线正常。然后按下“高压”按钮,高压灯亮。“电流选择键”用来调节输出电流的大小,一般从左往右,输出电流逐渐增大,销量好档输出电流小。每合上一档“电流选择键”,表头上电流和电压就相应升高。用户可在所有“电流选择键”中任意组合,使输出的二次电流、二次电压达到需要值即可。加档过程中,每加一档电流,应间隔几秒,再加下一档电流,越到后几档,间隔时间越长,防止加档过快而造成过压报警。电流加档并不是越多越好,当二次电流输出升到确定值后,二次电压几乎没有变化或者是不但不增加,反而下降(这时电场可能有放电产生),这时,就不要增加输出电流了。放电严重的话,还应退掉一档电流。这时意味着电源输出功率接近了它的大的值,二次电流、二次电压接近了电源的佳工作点。我们希望电源能稳定工作在佳工作点的附近,这时,电源的工作效率高。

如要关机,将“电流选择键”依次按从后往前的顺序逐步断开,然后按下红色“关机”按钮。只有在紧急情况下,可直接按下“关机”按钮。

九、设备维护保养

1、设备操作应有专人负责,严格按操作规程操作,认真填写运行记录。

2、本体吹扫,方法是关闭电捕进出口阀门,打开旁通让烟气旁路通过。用热氨水或一次高压水对本体进行冲冼。

3、电晕极线和沉淀极管的焦油附着情况,如果电晕线上的焦油过多会使电捕的除焦效率下降,应及时处理或更换电晕线。

4、电晕极线是否位于沉淀管的中心位置,电晕极线偏心、弯曲变形要即时予以处理

5、每半年对高压绝缘子、高压进线套管进行一次透彻清洗。并做好高压发生器、控制设备、高压电缆等部位的清洁。该项工作应在切断电源并经接地放电后进行。

6、停机状态下,控制柜和高压发生器仍单相带电,维护检修应在拉闸以后进行。

7、高压发生器中变压器油,应每年抽样检查一次,耐压强度不应低于35KV/2.5mm,并检查油面高度是否正常。

8、每24小时打开沥青排污阀,排除灰斗中收集的焦油和渣子。

9、检查下部的气流分布板是否被焦油堵塞,并去除干净。

10、检修电捕焦油器时,首先要关闭电源,把总闸拉下,然后用外表

有绝缘的铜蕊棒对地放电,听到放电声音,说明电场内留存电荷已释放。

11、在检修时,应在配电盘主开关手柄上悬挂“电捕焦油器内有人在工作”字样的牌子,防止有人意外送电。
