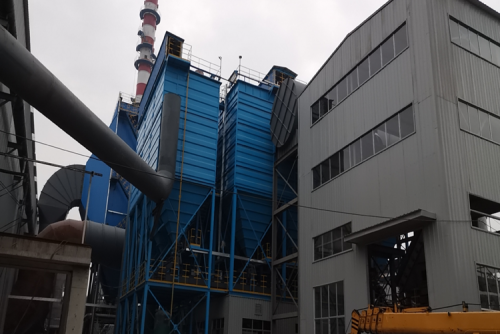

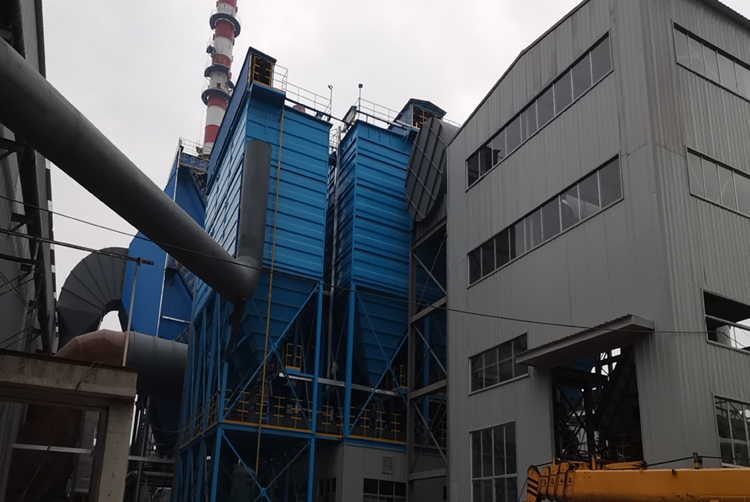

电厂锅炉静电除尘器改造布袋除尘器

电厂锅炉静电除尘器改造布袋除尘器主要是拆除原来静电除尘器箱体内的各种组件，然后安装布袋除尘器的花板、布袋、风道、喷吹装置及电气控制装置。改造过程中我公司技术对布袋、花板、气流分布装置等进行设计来达到最 佳效果。

一、滤袋与花板孔设计

滤袋规格与花板孔布置是除尘器改造中一项很关键的设计，这项设计关系到除尘器的过滤面积和滤袋的使用寿命。

1、花板孔尺寸

合理的花板尺寸有利于提高反吹清灰效果，减少滤袋碰撞，延长滤袋寿命。

2、滤袋规格

在选择滤袋规格时首先要保护除尘器总的过滤面积满足要求，然后尽量与本企业其他除尘器在用滤袋规格相同，以便于节约滤袋储存成本。

选取滤袋规格时一般先按照企业要求，本着与该单位在用滤袋规格相同的原则预先确定布袋规格，然后按照除尘器箱体尺寸计算滤袋总的数量，之后计算总的过滤面积是否满足要求，如不能满足要求，应考虑增大过滤面积。主要有以下两种方案。

方案一：滤袋数量不变，将箱体纵向向上加高，以延长滤袋长度，进而增加除尘器总的过滤面积。该方案成本低，工期短。

方案二：滤袋规格不变，将除尘器箱体向进气口方向延长，以增加滤袋的数量。拆除除尘器进气口的喇叭口和部分管道，然后将除尘器箱体延伸，可以增加滤袋数量。该方案投资成本较高，但是有利于统一备件。

二、气流分布设计

电除尘器改造为长袋低压脉冲布袋除尘器，改造后除尘设备是多单元组合式袋式除尘设备，它不同于单台设备，要特别重视组合后气流分布的技术性能。静电除尘器气流是水平运动，而袋式除尘器气流是水平和垂直运动的组合，主要是垂直运动。合理分布除尘器气流主要从以下几个方面着手：

1、除尘器主气流通道设计

除尘器主气流通道的设计关系到烟气流在除尘器内流动的方向，除尘器改造中主气流通道设计要严格按照布袋除尘器标准设计。在除尘器中间安装净气通道和烟气通道，烟尘进入烟气通道之后，烟气先向下流动进入灰仓，然后自布袋底部向优良动。气流按照自下而上的方向流动，避免了烟气直接冲击袋体，气流分布均匀，不产生涡流，布袋晃动小，不易碰撞，磨损小。

当前也有很多企业在改造中采用气流平进上出设计方案，该方案不设计烟气通道，烟气气流自原电除尘器导流板水平进入除尘器并进入布袋。该方案成本低，工期短，但是气流分布不均，涡流严重，布袋晃动大易碰撞，灰仓灰量分布严重不均，进货布袋易损坏。尽管除尘器的改造成本和工期是一个很重要的因素，但是一台性能稳定的除尘器可以降低除尘器的运行成本和维护成本，为此销量好在除尘器改造中全部采用气流下进上出的气流通道设计方案。

2、烟气通道的优化

除尘器改造中，大部分厂家在除尘器通道设计上依然沿用常规布袋除尘器的做法，即平分净气通道和烟气通道。电除尘箱体高度往往比普通布袋除尘器箱体尺寸要高很多，改造时应充分发挥这一优点，合理设计两个通道，在保护净气通道尺寸满足除尘器大的风量要求的情况下，加大烟气通道的尺寸。这样烟气进入通道后先扩散并减速，一些大颗粒物质因速度降低直接沉积到灰斗内。这样设计的烟气通道同时起到重力除尘器的作用，实现对烟尘中大颗粒的预沉降。

3、净气通道和烟气通道接口设计

静电除尘器改造为布袋除尘器之后，净气通道和烟气通道全部集中到了除尘器中间位置，使原来的喇叭口与这两个通道的连通位置出现通道面积速度适宜收缩，导致在喇叭口位置形成异型管。由于这两个异型管位于除尘器主管道上，气流通过异型管时形成较大的局部压力损失和涡流，降低了除尘器风量，造成风机能力浪费。为实现风机性能好效利用，改造中应去掉除尘器进出喇叭口，在此位置安装过渡段，实现两个通道与除尘器进出管道的平滑过渡，以减少压力损失。

4、上箱体横截面高度设计

上箱体横截面高度主要是保护净化后的气体在通过上箱体内部空间时，气流流向均衡，不会造成气流阻力太大，甚至风机吸力不够。在设计上箱体横截面高度时，应利用电除尘器箱体高度较大的特点，设计足够的上箱体高度，一般设计高度为700mm左右，以保护气流均匀。

三、滤袋检修平台设计

静电除尘器灰仓较大，维修工无法进入除尘器灰仓内检查布袋底部磨损情况，而且清理因检修而落入灰仓内的布袋也很困难，为此可以在除尘器箱体内设计一个布袋检修平台。该平台为一个整体的大篦子，位于布袋底部下方1.6?m左右位置，检修人员可以站在篦子上检查布袋，有布袋掉下时篦子可以接住布袋，防止布袋落灰仓内。

四、风机设计

为保护除尘器改造为布袋除尘器后，风机风量可以满足要求，改造前需测试风机风量和风压，对于风量和风压不能满足要求的风机进行改造，以保护风量足够。

五、喷吹室设计

喷吹室内包含布袋除尘器所有的气动装置和电气控制设施。这些装置出现问题将影响除尘设备的正常运行和使用寿命。喷吹室设计应注重以下几点：

1、喷吹室内部布置。传统的布袋除尘喷吹室内所有管路和线路平铺在走廊内，占用了大量空间，将所有管路和线路沿着喷吹室墙面立体布置的方案，这样喷吹室内通廊空间较大，便于喷吹室内日常巡检和维修。

2、喷吹室要有防雨设施，防止雨水对设备造成腐蚀和损坏。

3、冬季气温较低的地区喷吹室应有良好的保温和加热设施，防止冬季低温造成脉冲阀膜片损坏影响除尘器工作。

六、除尘器本体保温设计

低温环境下，烟气中含水量大将造成滤袋清灰能力差，为此应对除尘器本体进行保温，保护除尘器内布袋温度，防止低温影响滤袋清灰效果。
