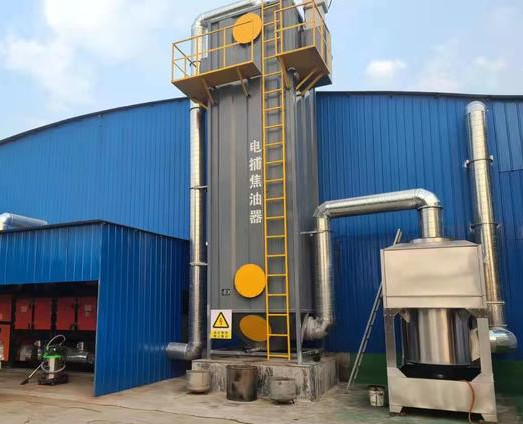

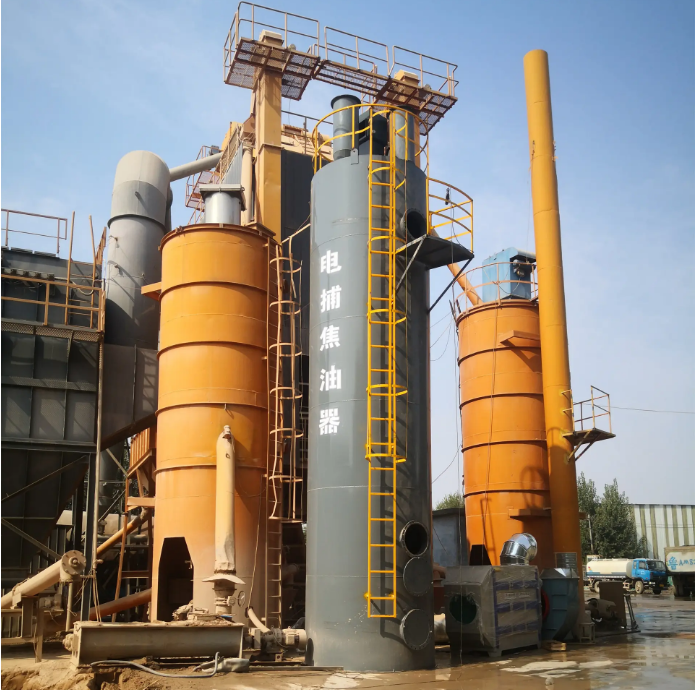

电捕焦油器——工业油烟高压静电吸附净化技术

电捕焦油器是一种利用高压静电原理分离焦油雾滴与气体的高 效净化设备，具有捕集效率好、能耗低、结构紧凑等特点，多应用于焦化、煤气、化工等工业行业的气体净化处理。

电捕焦油器主要类型：

1. 同心圆式：多圆筒套合结构，流通面积大但制造精 度要求较高；

2. 管式：钢管与电晕线组成独 立电场，制造简单但钢材耗量大；

3. 蜂窝式：正六边形通道设计，结构紧凑合理，逐渐成为主要选择。

电捕焦油器核心部件：

1. 电晕极（阴极）：芒刺线/鱼骨线结构，产生电离；

2. 沉淀极（阳极）：蜂窝/管式设计，吸附焦油；

3. 高压绝缘箱：保 障电场稳定性；

4. 智能控制系统：实时调节运行参数。

电捕焦油器工作流程：

1. 电场建立：金属电极（阴极）与收集极（阳极）间施加30-100kV直流高压；

2. 气体电离：强电场使气体分子电离，产生电晕放电现象；

3. 颗粒荷电：焦油雾滴吸附电荷成为带电粒子；

4. 定向迁移：带电粒子在电场力作用下向收集极移动；

5. 捕集排出：颗粒附着电极后凝聚成液滴，从底部排出。

电捕焦油器核心优势：

1. 高 效净化：捕焦油效率好达95 %以上，出口煤气焦油雾含量可降至5mg/m3以下。

2. 低能耗：仅依靠电场力分离，无需化学药剂添加。

3. 结构紧凑：蜂窝式设计空间利用率好，处理风量大。

4. 操作环境优：阻力损失小，明 显改 善工作环境。

电捕焦油器主要行业：

1. 焦化厂：煤气初冷工序后去除焦油雾滴；

2. 碳素厂：处理生产过程中的焦油烟气；

3. 沥青搅拌站：净化沥青熔化产生的含焦油烟气；

4. 城市煤气：提高煤气净化质量。

电捕焦油器作为工业油烟治理的关键设备，不仅能高 效去除废气中的焦油和颗粒物，还具有能耗低、运行稳定、维护简便等优势，是工业企业实现环保达标排放的重要技术设备。
