烧结机静电除尘器改造基本内容及设计依据

静电除尘设备是炼钢厂中保 证烟气除尘的根本，特别是烧结厂的烟气除尘，更是离不开静电除尘器设备。但随着我国经济的发展和环保要求的提高，静电除尘器在实际应用中的缺陷随之展现出来，该设备庞大，耗钢多，需高压变电和整流设备，故投资高，制造、安装和管理的技术水平要求也高，不具备离线检修功能，除尘效果相对较差。为了炼钢厂烧结机静电除尘器的烟气除尘效果更 加完善、质量更 高只能将静电除尘改造为电袋复合除尘器。

烧结机静电除尘器改造设计依据

一、依据气流的温度，结合现有电除尘器的尺寸，所需处理的烟气量，入、出口浓度，过滤元件的材质等因素作设计取舍。

二、滤料的选取采用覆膜超 细纤维滤料。

三、选择先 进的脉冲清灰技术，运动部件少，故障率低。

四、气源部分可采用现有气源。

五、为节省改造费用，改造时尽量考虑利用原除尘器材料，做到材料的充分利用。

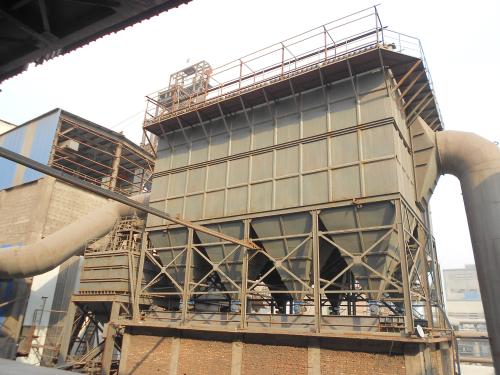

慧阳炼钢厂烧结机电袋复合除尘器根据以上设计依据，并结合了静电除尘和袋式除尘两者的各自优势而设计研 发。前级电场（有阴阳、振打机构、高低压供电装置等），后级布袋（有滤袋袋笼装置、清灰系统、提升阀、压力差压及温度检测装置、预涂灰、旁路系统、控制设备等）。保 证改造后烧结机运行粉尘排放浓度＜10mg/Nm3，能保 证长周期稳定，工期短投资省。改造基本内容如下：

（1）拆除原电除尘器的内外顶盖、极线、极板、电源部分、振打装置等，对壳体有腐蚀的地方更换加强处理，增设必 要的管撑。

（2）安装布袋区的气体导流系统、内置离线阀。

（3）根据净气室及通道的位置，在电除尘拆除部分上部组成的框架上组装多个净气室。

（4）安装清灰系统主要包括压缩空气管路，脉冲阀、气包、喷吹管及相关的过滤元件。

（5）安装滤袋、笼架。

（6）将电收尘器改造为电袋收尘器后，阻力约增加1000Pa，原风机基本可以满足使用要求，故暂不考虑改造。

为了炼钢厂烧结机的清洁生产和对生态环境的保护，在对烧结机静电除尘器改造升级的项目中，慧阳环保设备有限公司能做到：合理选型、设计、生产、安装，保 证设备保质、保量、如期交货，并对所提供的设备质量负责。
