滤筒除尘器详细介绍

慧阳滤筒除尘器详细介绍

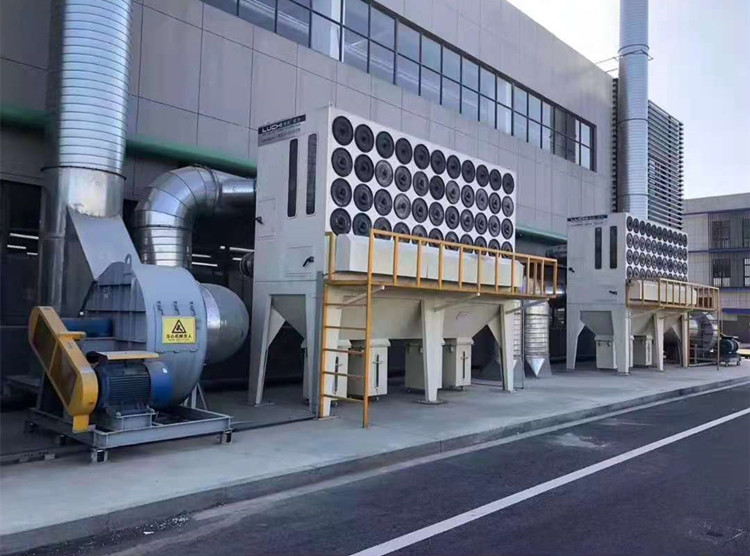

一、滤筒除尘器的构成主要有三大部分，箱体、滤筒、清灰系统。

①箱体是整个除尘器的外壳，包括气箱和灰斗。气箱主要是提供所需的除尘空间，有利流场的合理分布，灰斗则是收集过滤下来的物料；

②滤筒是由外层、内层和中间层构成。内层和外层均为金属网(或硬质塑料网)，中间为褶型的滤料。滤筒用滤料的特点是，把一层亚微米级的超薄纤维黏附在一般滤料上，该黏附层上的纤维间排列非常紧密，其间隙0.12～0.6um，出于采用密集型的折叠，使其过滤面积大为增加。极 大的过滤面积是滤筒的突出特点：

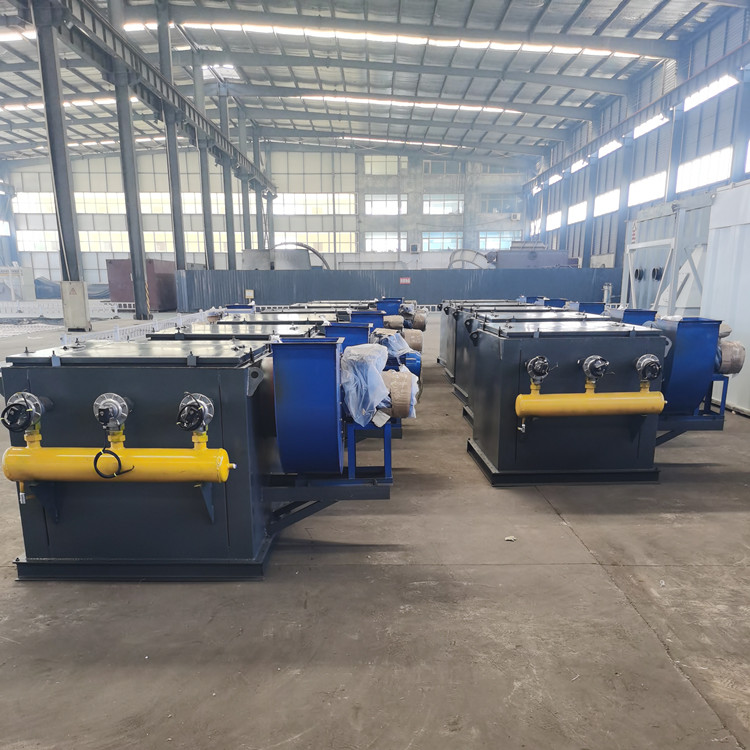

③清灰系统主要包括喷吹管、电磁脉冲阀、气包等。当滤筒表面积灰达到一 定的厚度，就要进行清灰。含尘气流经过滤筒过滤，然后排出，当除尘器阻力达到压差设定值或者时间设定值时，由压差控制仪或者时间控制仪控制相应的电磁脉冲阀，打开处于闭合状态的电磁脉冲阀，压缩空气直接喷入滤筒中心，对其进行脉冲清灰。

二、滤筒除尘器工作原理介绍

含尘气流从入口进入除尘器箱体，一般来说，气体从滤筒的外侧进入，颗粒较大的粉尘由于重力作用，不经过滤筒，直接沉降到灰斗内，或者受到惯性力的作用碰撞到箱体边壁，沿着边壁沉降下来。小颗粒粉尘随气流通过筒体，气体中的粉尘颗粒被过滤在滤料表面，干净的气体从出口排除。 粉尘在滤筒表面越积越多，阻力也越来越大，达到设定值或者设定时间，电磁脉冲阀打开，压缩气体会吹向滤筒中心，同时诱导的空气也会加强清灰效果瞬时的高压气体将滤筒表面粉尘吹落，按照设置的顺序依次脉冲清灰使系统恢复低阻力运行。

三、滤筒除尘器过滤机理介绍

滤料的过滤机理主要有：拦截效应、重力效应、惯性效应、扩散效应、静电效应等。

拦截效应：滤料内部的排列是错综复杂，相互交错，滤料的平均孔径较小，粒径大于滤料孔径的颗粒无法通过滤料层间隙而被拦截。

重力效应：大颗粒粉尘重力较大，可能未经过滤料而直接沉降，或者是附着滤料的颗粒由于团聚，重力增大，受到振动后脱离滤料。

惯性效应：粉体颗粒随气流运动，气流遇障绕行，粉尘因惯性偏离气流方向并撞到滤料层而被收集，粒子越大，惯性力越强，被过滤下来的可能性越大。

扩散效应及静电效应：细小的粉尘撞到滤料层粉尘与滤料表面间的引力使其粘在滤料上而被过滤下来。粒径较小的颗粒要做布朗运动，相互碰撞，小粒径颗粒相互碰撞或与滤料摩擦荷电，颗粒被吸引而捕集。大颗粒粉尘主要是前几种过滤机理起主导主用，粒径较小的主要是后几种。多种过滤机理同时作用，这样大部分粉尘将被过滤下来，除尘器的除尘效率也会较高。
