气箱脉冲袋式除尘器的常用知识

一、概述

1、慧阳PPC型气箱脉冲袋式除尘器扩大使用范围，满足更 多用户在粉尘处理量大、浓度 高的需求。

2、对关键影响主性能的元件如脉冲阀、采用进 口件，其易损件膜片的使用寿命超过100万次，连续运行可保 证四年以上。

4、设计了预收尘机构，不但克服了粉尘直接冲刷磨损滤袋，而且可以处理高 浓度，允许入口浓度 高达1000g/Nm3。

5、脉冲阀清灰机构采单片机自动控制。并兼有定阻或定时或手动三种控制方式任选。适用范围广泛，主要用于建材行业如水泥厂的破碎、包装、库顶、篦式冷却机和各种磨机的收尘系统。还可应用于冶金行业，机械铸造行业等工矿企业中工业性粉尘的净化和收尘。

二、气箱脉冲布袋除尘设备构造及工作原理

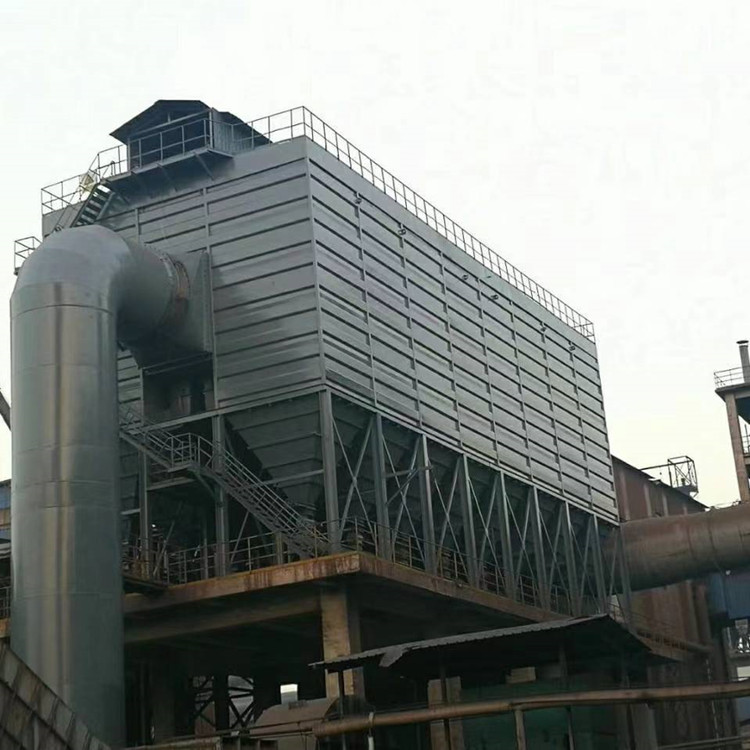

1、本除尘器有上箱体、中箱体、下箱及灰斗，排灰装置、梯子平台、脉冲清灰装置六大部分组成。

1）上箱体包括可掀的小揭盖、贮气包、脉冲阀。

2）中箱体包括滤袋、笼骨、进排风管。

3）下箱及灰斗包括立柱、灰斗、检修孔。

4）梯子平台包括直爬梯及检修平台栏杆。

5）脉冲清灰装置包括具备定阻或定进或手动的三种控制方式的控制柜。

2、气箱脉冲袋式除尘器工作原理

本设备在系统主风机的作用下，含尘气体从除尘器的进风口进入除尘器的预收尘室，含尘气流在挡流板碰击下气流便转向流入灰斗。同时，流速减慢，在惯性及粉尘的自重作用下，较粗颗粒粉尘直接落入灰斗并从排灰机构卸出，起到了预收尘的作用；其它较轻细粉尘随气流向上吸附在滤袋的外表面上，过滤后干净的气体透过滤袋进入上箱体并汇集出风管排出。对于小规格32袋系列的产品其进风口设置在灰斗上，原理相同。

随着过滤工况持续，积聚在滤袋外表面的粉尘越积越多，相应就会增加设备的运行阻力，为了保 证系统的正常运行，除尘器阻力应维持在限定的1200～1600Pa范围内，当超过此限定范围，应由脉冲自动控制器通过定阻或定进或手动发出指令，进行三状态清灰。

该脉冲除尘器的关键技术是采用在线清灰方式。

三、清灰电气控制装置

1、清灰控制方式为在线清灰。

2、电器控制装置的功能集中控制时采用PLC进行集中控制,控制有自动的手动两种方式，可随时切换为手动控制。

四、脉冲袋式除尘器安装及调试

1、设备的运输按铁路运输规定，将根据规格大小确定整机发运或分体(分段)发运(对散运的大件一般只刷防锈漆，面漆由用户安装后涂刷)，收到设备后，先按设备清单检查是否缺件，同时检查有无运输中造成损坏情况，如有损坏应及时进行整修恢复，保 证设备性能完好，并做好易损易窃等设备保管、保养工作。

2、对排灰装置进行专门检查，转动或滑动部分要涂上润滑脂，减速机要注入润滑油，使机件正常动作。

3、安装设备自下而上，首先找平地脚基础后，把下部的部件包括支架、灰斗等安装妥当，支架、灰斗固定后再吊装中箱体及上箱体，最 后安装滤袋装置及配线、配管。

4、安装压缩空气管路时，管道内要除去污物、防止堵塞，安装后要试压。

5、按清灰控制器使用说明书安装控制线路，并经调试后，再进行整机试车。

6、安装和运输滤袋、笼骨时，应特别注意保持滤袋的清洁，不要拉、划伤滤袋；严禁压、踩笼骨，以防变形。

7、如属大件散运，在出厂时将另附有关安装图纸及说明。
