蜂窝式电捕焦油器的结构组成及工艺流程

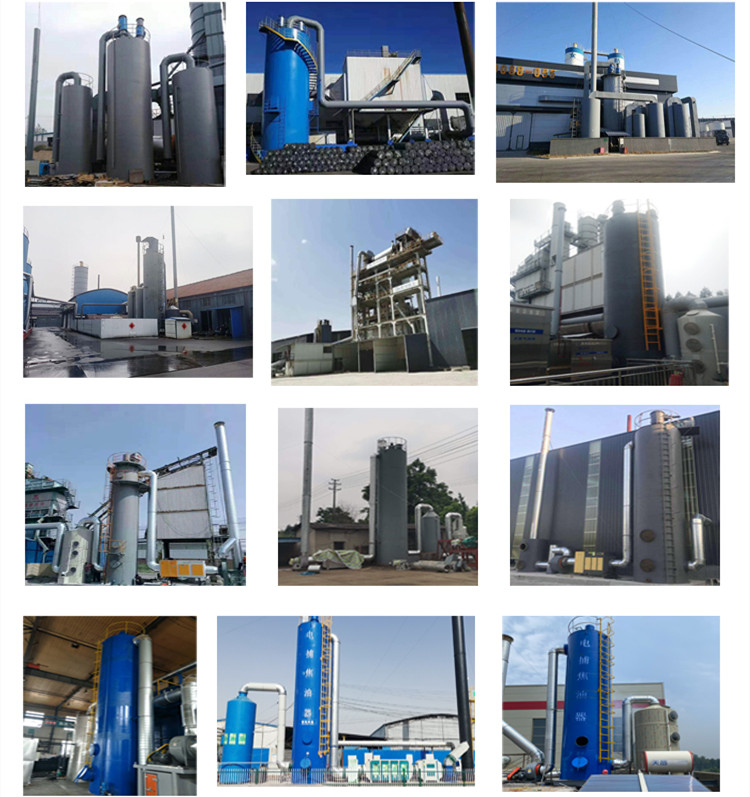

蜂窝式电捕焦油器是由一个圆柱形的外壳，内部设有一套蜂窝状成轴向排列的沉淀极系统，一套拉紧的电晕极导线，高压电流发生器和升压柜组成，剩下的还有诸如仪器仪表、控制设备和输电设备等工具，这些的个工具组成的一个蜂窝式电捕焦油器。蜂窝电捕焦油器相比于传统机械除焦油器来说，具有去焦油器量大、气体处理量大等特点。这种蜂窝电捕焦油器不仅可以保 证气体的质量，提高产品的回收率，而且还可以明显的改 善操作环境。随着现代工业设备的不断发展以及工业水平的不断创 新提高，蜂窝式电捕焦油器越来越受到人们的重视。

蜂窝式电捕焦油器的结构组成及工艺流程

由电捕焦油器主体和供给高压直流电的整流设备组成，由筒体、沉淀极、电晕极和电气绝缘箱四大部分组成。

1、筒体

筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个防 爆阀。

2、沉淀极管束

沉淀极管束是由管束组成，并与筒体上、下部相通。

3、电晕电极

电晕电极装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电极导线、重锤组成。

4、电器绝缘箱

绝缘箱设在筒体顶部，它是悬吊电晕电极装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。

处理工艺流程：按照电场理论的分析来看：正离子吸附在带负电的电晕极上，负离子吸附在带正电的沉淀极上；所有被电离的正负离子都充满电晕极与沉淀极之间的整个空间。当有焦油雾滴等杂质的煤气通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器的底部排出，净气体则从电捕焦油器的上部离开并进入下道工序。

我们在使用蜂窝式电捕焦油器的时候，除了需要定期的清洁以外，还需要注意以下几点：

1、为保持工作电压稳定，电压波动会影响焦油收集效率，满足运行要求。

2、保 证良好的绝缘性能，保持绝缘装置，控制绝缘箱的温度，定期擦拭绝缘绝缘子。

3、定期对设备进行全部检查，确 保电捕焦油器的工作状态稳定。
