脉冲滤筒除尘器构造、原理、设计特点、选型

慧阳脉冲滤筒除尘器构造、原理、设计特点、选型详细介绍

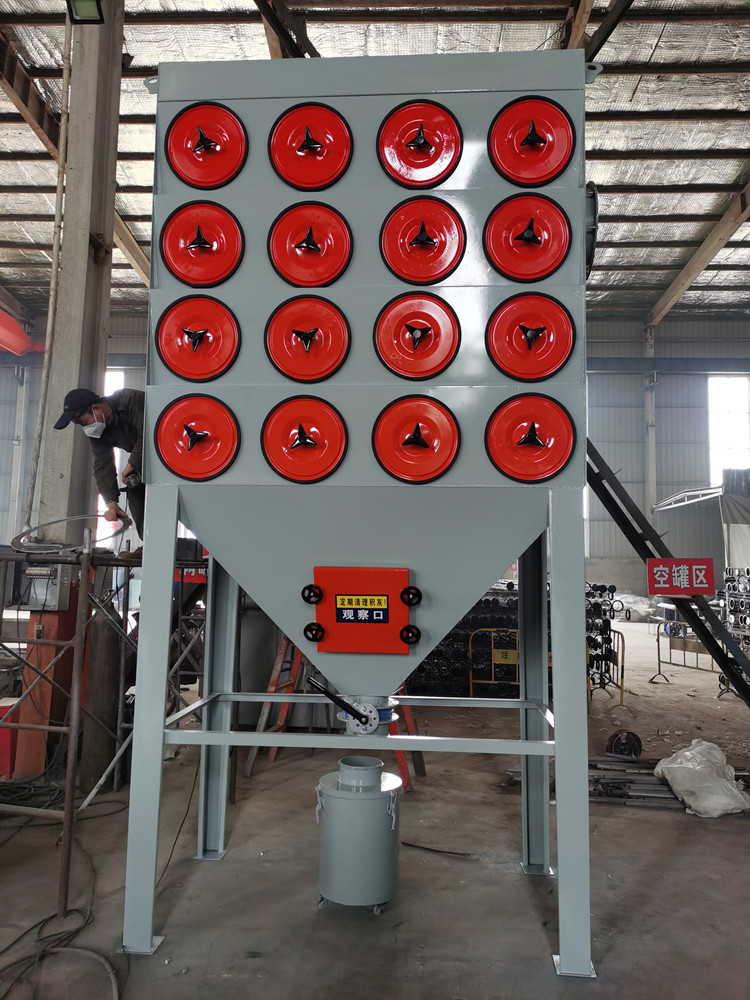

脉冲滤筒除尘器构造：由上箱体，灰斗，脉冲清灰和排灰装置四部分组成。

脉冲滤筒除尘器工作原理：在主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过滤筒进入上箱体的净气腔并汇集至出风口排出。随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保 证系统的正常运行，除尘器阻力的上限应维持在1400～1600Pa范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。该脉冲滤筒除尘器的清灰过程是先切断某一室的净气出口通道，使该室处于气流静止状态，然后进行压缩空气脉冲反吹清灰，清灰后再经若干秒钟时间的自然沉降后，再打开该室的净气出口通道，不但清灰彻 底，还避免了喷吹清灰产生的粉尘二次吸附，如此逐室循环清灰。

小型脉冲滤筒除尘器设计特点：

（1）采用垂直式滤筒结构，便于粉尘吸附及清灰；且由于在清灰时滤料的抖动较小，使滤筒的寿命大 大高于滤袋，维修费用低。

（2）采用目前国 际上先 进的离线三状态(过滤，清灰，静止)清灰方式，避免了清灰时的再吸附现象，使清灰彻 底可 靠。

（3）设计有预收尘机构，不但克服了粉尘直接冲刷容易磨损滤筒的缺点，而且可以大 大提高 除尘器入口处的粉尘浓度。

（4）采用分列喷吹清灰技术，一个脉冲阀可同时喷吹一列。

（5）脉冲阀三状态清灰机构采用自动控制，并兼有定时或手动二种控制方式任选。

（6）可根据安装空间的需要采用不同列数，行数的滤筒任意组合；单位过滤面积占用的三维空间小，可替用户节约大量空间资源，间接减少用户的一次性投资成本。

脉冲单机滤筒除尘器的选型：

1、过滤风速的确定

过滤风速是除尘器选型的关键参数之一，应根据不同应用场合的粉尘或烟尘的性质，粒度，温度，浓度等因素来综合考虑确定，一般情况下入口含尘浓度在15～30g/m3，过滤风速不应大于0.6～0.8m/min；入口含尘浓度在5～15g/m3，过滤风速不应大于0.8～1.2m/min；入口含尘浓度在≤5g/m3，过滤风速不应大于1.5～2m/min。总之在选择过滤风速时，为降低设备阻力，一般过滤风速不宜选择太大。

2、过滤材料

脉冲滤筒除尘器采用进 口纤维滤料，当过滤气体为常温或低于100℃时，一般采用PS高分子涂层纤维滤料，如用于高温场合时则应采用PSU高分子涂层纤维滤料，如用于有特 殊要求场合时，须另行选择滤料。
