山西一煤场破碎筛分除尘器工程设计方案

山西一煤场破碎筛分系统除尘工程设计方案

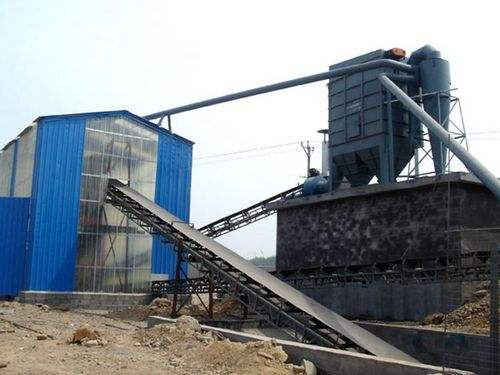

1、煤场破碎筛分除尘器工艺流程

扬尘点——吸尘伞罩——调节阀——管 道——除尘器——风机——烟囱

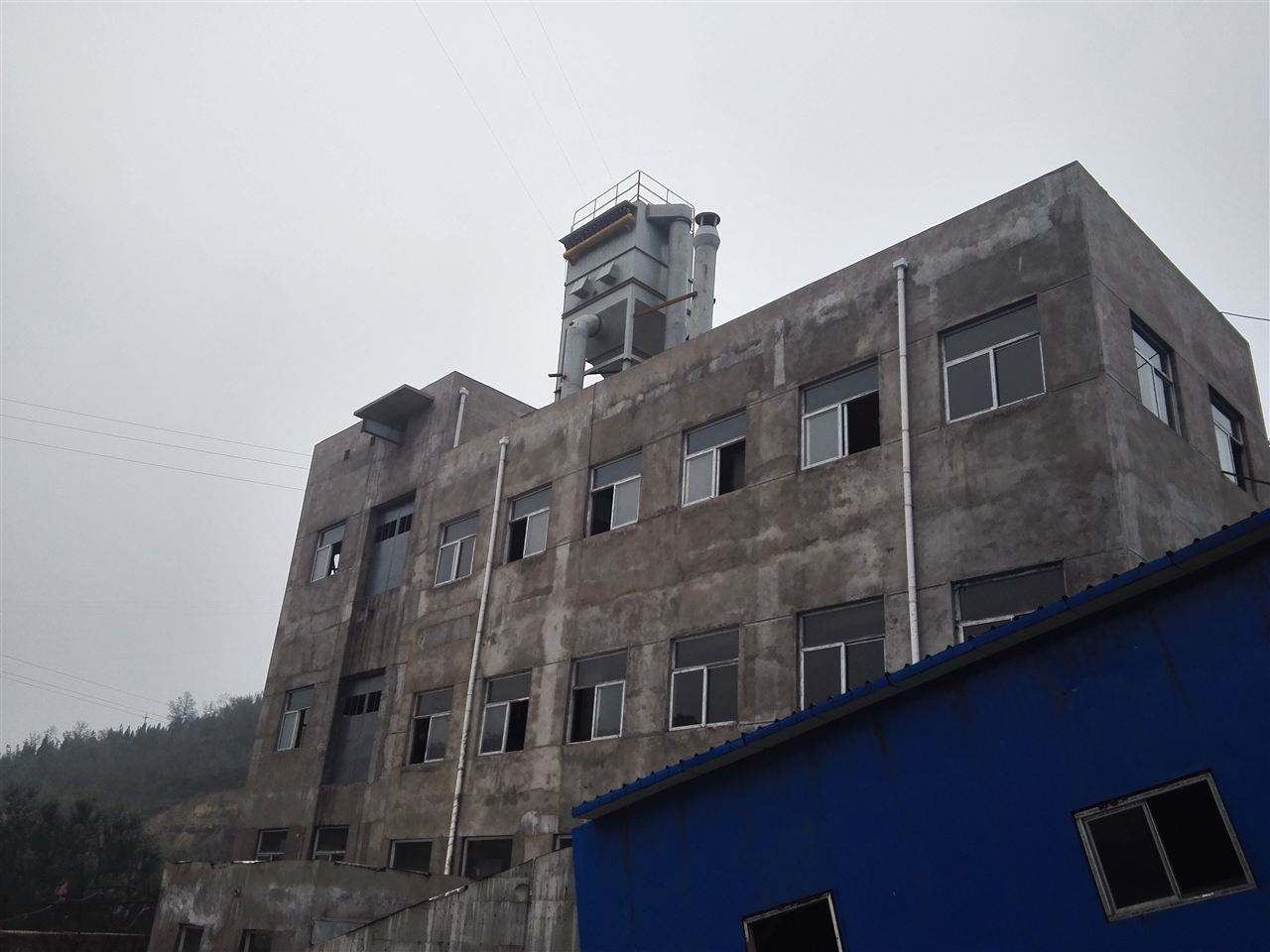

2、洗煤厂（场）除尘器流程介绍

各扬尘设备安装吸尘罩，各支管道的风量通过手动调节蝶阀进行调整；各机台的支管道汇总入主管道引入脉冲布袋除尘器进行过滤净化，处理后干净的气体经风机送到烟囱排放；回收下来的灰斗中的粉尘则通过气动卸灰阀自动排除，定期进行清理。

3、主要设备原理

脉冲布袋除尘器除尘原理：含尘烟气进入中箱体下部,在挡风板形成的予分离室内,大颗粒粉尘因惯性作用落入灰斗.烟气沿挡风板向上到达布袋表面,粉尘被阻留在布袋外面,干净烟气进入袋内,并经袋口和上箱体由排风口排出。布袋表面的粉尘不断增加，导致压力降的不断增加，在压力降增加到一设定值时，（或经设定时间——定时控制）控制器发出信号，令喷吹系统开始工作。压缩空气从集气包按顺序经脉冲阀和喷吹管上的喷嘴向布袋内喷射，布袋因此而急骤膨胀,  在产生的加速度和反向气流的作用下，附于布袋外的粉尘脱离并落入灰斗，粉尘由气动插板定期排出。

4、破碎筛分除尘器主要组成部件

除尘器由上箱体总成(包含脉冲喷吹装置)、中箱体、下灰斗及支架、滤袋及袋笼、压缩空气系统、控制系统组成。

1）上箱体总成含花板、上壳体、维护门、烟气出口烟气出口总管；脉冲喷吹装置含低压脉冲喷吹集气包、脉冲阀、电磁阀、喷吹弯管、带喷嘴的喷吹管支座，维护检修护栅等。

2）中箱体含中箱体框架、侧板、挡风板。

3）下灰斗含烟气进 口、手动卸灰阀。

4）灰斗支架含立柱、横梁等。

5）压缩空气系统含气罐、油水分离器、减压阀及管道。

6）配置平台、栏杆、钢直梯。

7）除尘器控制系统包括风机启动、脉冲阀清灰控制系统等。

5、吸尘罩

根据设备的扬尘特性，配套扬尘点的吸尘罩和密闭罩---煤仓、滚筛机、破碎机配套密闭罩，皮带机的受料点及卸料点则配套局部的密闭罩或吸气罩。

慧阳环保生产的除尘设备在正常运行后确 保不会有粉尘外泄，可很好的改 善生产环境，做到除尘效率长期稳定达标运行、占地小、易维护、易操作、费用低，且保 证操作岗位粉尘浓度小于国 家标准规定的限值（8mg/m3  ）。
