1T中频炉除尘器设计方案

2021-04-05 08:52:59

文章摘要:

慧阳1T中频电炉除尘器设计采用旋转式集气罩,根据总风量和粉尘性质设计出吸尘主管道和产生的风量,选用120单机布袋除尘器以保证安全、可靠、长期稳定运行。

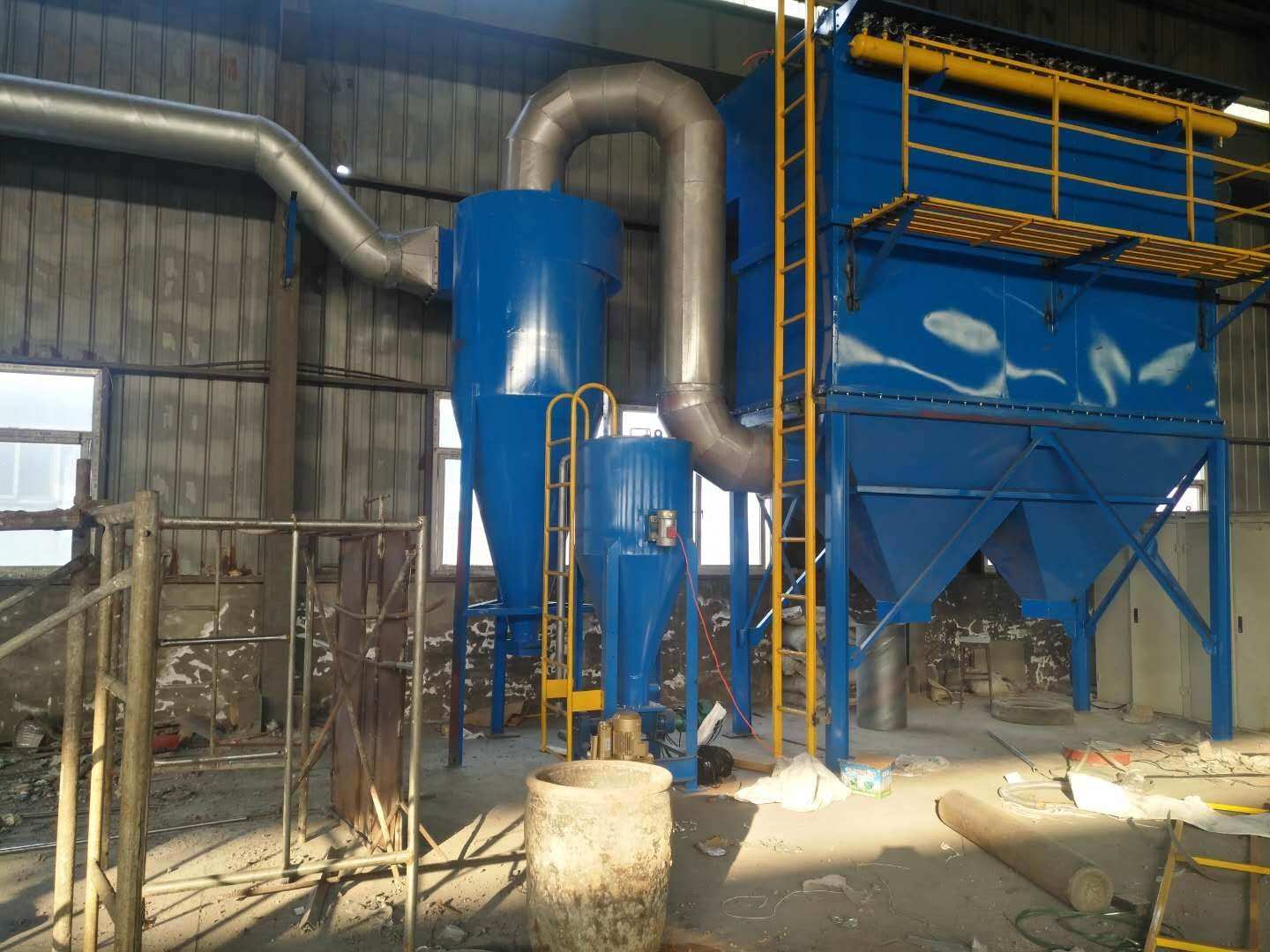

慧阳1T中频炉除尘器设计方案在炉口扬尘点位置设计一个吸尘罩,将溢出的粉尘通过吸尘罩的收集由后进入收尘管道到旋风除尘器,再进入布袋除尘器,由除尘器净化后,洁净的空气由风机至烟囱再排入大气,而粉尘则由除尘器的拦截后通过卸料器收集下来,整个系统在负压状态下进行工作。即:

吸尘罩 → 吸尘管道→ 旋风除尘器→布袋除尘器→风机 →烟囱 →排入大气

1T中频电炉除尘器的设计过程:

(1)吸尘罩的设计是根据工艺设备不同而不同,设计原则为:①不影响工人操作。②使产生的烟气及粉尘有 效收集。

(2)根据中频炉设备的特点,考虑到开炉人员操作方便,吸尘罩采用旋转式集气罩,距离炉台高度为0.8米,直径约1.2米。

(3)产生风量的计算是根据粉尘特点及吸尘罩的截面尺寸,经计算1台中频炉吸尘罩产生的风量约为10000m3/h(取风罩断面风速为1.5m/s)。

(4)吸尘主管道的设计是根据总风量和粉尘性质,取管道风速为20m/s,经计算管道300,管道长度暂定为40米(含20米烟囱),其阻力损失约为900Pa。

(5)电炉除尘器的设计我们根据粉尘性质和废气的处理要求,除尘器可设计成120单机布袋除尘器。

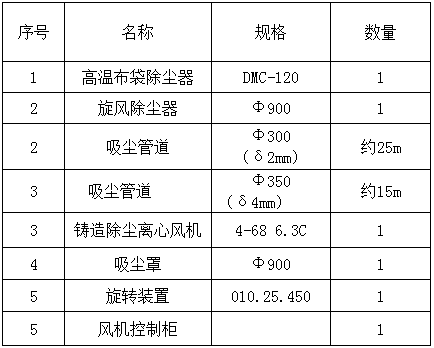

中频炉单机布袋除尘器的主要配置如下:


慧阳环保公司具有一套完整的质量控制体系,能对所供设备进行必 要的检验、试验和鉴定,以保 证所供产品在规定的操作条件下安 全、可 靠、长期稳定运行。
