铸造厂电炉除尘系统成套设备讲解

河北慧阳环保公司环保治理工程——电炉除尘器系统采用旋风+布袋过滤两级干法除尘工艺，即每台电炉烟气经一 定长度的管道顺序进入一 级旋风除尘器去除粗颗粒，再进入二级脉冲布袋除尘器净化后，经排气筒排放大气。特点主要有：

1）电炉除尘器采用旋风+滤袋过滤两级干法除尘工艺，除尘，可降低粉尘排放浓度和排放速率，并有 效提系统使用寿命。

2）采用PLC程序控制，处理烟气量可随电炉工况自动变化。

3) 利用除尘布袋表面过滤机理，运行阻力低，达到节能减排目的。

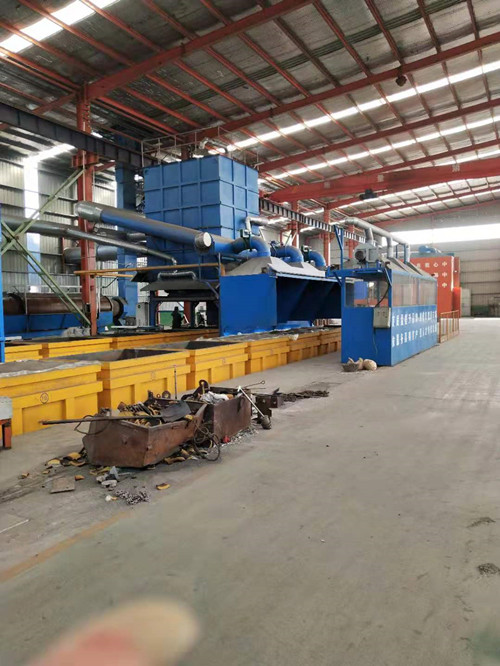

铸造厂电炉除尘系统成套设备包括旋风除尘器、脉冲布袋除尘器、旋转卸灰阀、引风机、排气筒，以及电动阀、脉冲清灰装置、电控系统等。

1、旋风除尘器

该设备为组合式低阻旋风除尘器，采用星型卸灰阀连续排灰。其工作原理：气流在做旋转 运动时，气流中的粉尘颗料会因受离心力的作用从气流中分离出来。其特点有：除尘器本身无运动部件，结构简单，运行管理及维护检修方便；对粉尘的物理性能无要求，对粉尘负荷的适应性较强；可耐较高的温度，适应高温烟气处理；设备阻力较低，除尘效率较高。旋风除尘器一般只能捕集分离10um以上的尘粒，例如用作一 级除尘，不能作为终除尘设备使用。

2、脉冲布袋除尘器

该除尘器采用压缩空气脉冲喷吹清灰方式，采用圆筒布袋作为过滤元件，除尘布袋材质采用覆膜涤纶针刺毡滤料，其配套件包括电磁脉冲阀、脉冲控制仪、压差表等。除尘器设置维修平台、护栏及爬梯，采用星型卸料器连续排灰。

3、旋转卸灰阀

该卸灰阀依靠星形回转叶轮在壳体内的连续转动而完成排灰作业。一般情况下，卸灰阀在除尘系统运行期间均连续运转工作，以防止除尘器灰斗积灰。该卸灰阀结构紧凑，便于电气控制，既能连续卸灰，又能取到闸阀的作用。为了其气密性，回转叶轮的叶片端部通常采用柔软耐 磨材料，以保持与壳体内壁的紧密接触。

4、引风机

风机采用整体机架，带减振装置，可在一般基础上直接安装。风机进风口配置风门调节电动执行器，以便于系统工艺调整和控制；为降低风机噪声，风机出风口配置消声器，并将风机安装在风机房内。

5、电控系统

（1）除尘系统采用PLC自动控制，并设有烟气温度检测和数显装置。

（2）电控柜包括PLC控制柜和风机启动柜。

（3）风机采用Y-△降压启动，风机风门采用电动执行器-智能操作器调节。除尘器旋转卸灰阀采用自动控制和现场手动控制。

（4）布袋除尘器设置压差表，可现场显示过滤元件的内外压差；同时还可将该压差值换算成电信号远程传输给中控室。
