静电除尘器改造电-袋除尘器方案介绍
时间:2019-12-08 15:53 点击:
慧阳静电除尘器改造为电-袋除尘器方案详细讲述了电除尘器的拆除原则、改造措施、改造优势以及性能特点,有 效结合了电除尘器与袋式除尘器各自的优点。

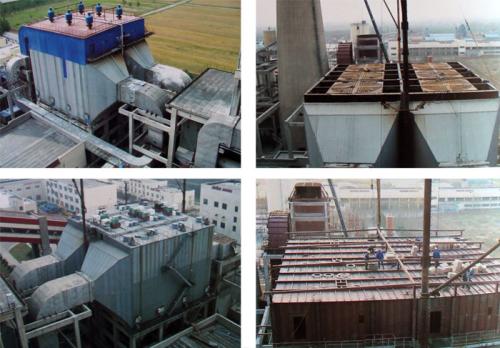

慧阳静电除尘器改造为电-袋除尘器方案

电袋复合式除尘器有 效结合了电除尘器与袋式除尘器各自的优点,利用电除尘器捕集大颗粒粉尘,进而大幅度降低了烟气进入袋式除尘器区域的粉尘浓度,可增大滤袋的清灰周期,提高滤袋的使用寿命。由于粉尘前部电场作用下带有相同的电荷。在滤袋表面形成的粉尘层相对松散,透气性能好,比较有利于清灰,从而降低运行阻力,减少运行费用。

1、电除尘器的拆除

除尘器改造方案设计原则是尽量保留原电除尘器的构造不变,在原构架的基础上做必 要的改动,既能满足设计要求,又能降低成本。实施方案为:保留第1电场,使其成为电除尘区,其余2、3电场安装滤袋。在改造实施前必 须对原来电除尘器的部分构件进行必 要的拆除。拆除的内容包括:电除尘器2、3电场内部的阴、阳及系统及阳及振打、阴及振打、高压硅整流变压器及其进线和绝缘装置、除尘器外顶盖及其顶部起吊装置等。

(1)本体上壳体拆除:拆除内容包括除尘器顶盖及其除尘器顶部的所有设备,如:变压器,阴阳及振打电机的拆除。外保温层保留,并对壳体进行必 要的加固防腐处理。保留1电场,拆除2、3电场。

(2)电除尘器内部阴阳及的拆除:完全拆除原来2、3电场除尘器内部的阴及线、阳及板。并将壳体内部完全打扫干净。 以上设备拆除后从除尘器的顶部搬出壳体。同时,与阴阳及相关的设备如:阴阳及振打系统等相关设备也一并拆除。完全保留1电场,完全拆除2、3电场。

2、除尘器的改造措施

(1)除尘器本体的改造:拆除原电除尘器2、3电场顶部的高压变压器及其附属设备、顶部的吊装设备、阴及框架和阳及板排、阳及板和阴及线、内顶盖和外顶盖等。保证2、3电场除尘器内部中空,并打扫干净。完全保留1电场,2、3电场做袋式除尘单元。在2、3电场壳体顶部加装净气室。除尘器2、3电场的顶盖重新设计加工,在顶盖上装设清灰系统的绝大部分部件,如储气罐、脉冲阀、旋转风管、驱动电机等。在原电除尘器出口处加设出气端墙。

(2)除尘器进出口的改造:保留原电除尘器进 口烟道、气流分布装置,在电袋结合处加装气流分布装置,进 口烟道由于要安装挡板门,需要在设计的安装位置处断开,安装挡板门和补偿器后密封焊接。保留原电除尘器的出口烟道和出口烟箱,出口烟箱喇叭口的上部开孔,从净气室接一段出口烟道与原出口喇叭口的开孔处相连,这样既满足设计要求,又尽可能的利用了原电除尘器的壳体和烟道,节约了成本。

(3)除尘器灰斗:除尘器灰斗原则上不进行改造,但需要根据现有灰斗的腐蚀或磨蚀情况进行适度的加固或换新。与灰斗相关的其它辅助设备不进行改造。

(4)除尘器保温:充分利用原来除尘器保温系统,节约了成本。增加本体及设备均做保温设计,并负责实施安装。

(5)气力输灰的改造:气力输送不需改造。

(6)引风机的改造:由于电除尘器改造为袋式除尘器以后,除尘器本体阻力增加约800Pa,须对原来引风机进行改造。

3、锅炉静电除尘器改造后的优势描述:

每台锅炉配一组除尘器,每组袋式除尘器在顺气流方向上分为1个除尘室。固定管喷吹袋式除尘器的清灰压力0.2~0.3Mpa,采用动态清灰方式。烟气进、出气方式具有水平进气、水平出气的技术特色,流程合理。因此,从结构上保证了较低的阻力损失。

4、我公司电袋复合除尘器的主要性能特点分析:

(1)带相同的电荷的粉尘相互排斥,迅速在后部空间扩散,形成均匀的气溶胶悬浮状态,使得后级滤袋浓度均匀,气流速度较加均匀。

(2)带异性电荷的粉尘相互吸附,生产静电凝并作用,使微小的超 细粉尘凝并成较大颗粒,利于捕集,相同及性的粉尘相互排斥,使得吸附在滤袋表面的粉尘层颗粒排列有序,形成了的粉尘层透气性能。

(3)充分利用电除尘器1电场收尘量大的特点,较大限度发挥电除尘器的特长。

(4)在大量粉尘被前级电场捕集后,后部采用高 效袋式除尘器,由于大量粉尘已被前及捕集,此时进入滤袋的粉尘负荷大大降低,阻力降低、清灰周期延长、袋式除尘器的缺点被克服,发挥了袋式除尘器效果高、对粉尘的物化性能变化影响小的优点。
