铸造厂中频炉除尘器的运行原理及特点

伴随着我国环保法规的再次修订并提高，大家对环保与降低运行成本的意识也进一步增强了，慧阳生产的脉冲布袋除尘器是经过多次应用实践并推广起来的一款新型环保产品，已成为烟气粉尘除尘的设备。该设备具有压缩空气清灰、外滤式除尘、清灰效果好、过滤区全封闭、维护检修机外执行、操作方便等特点。

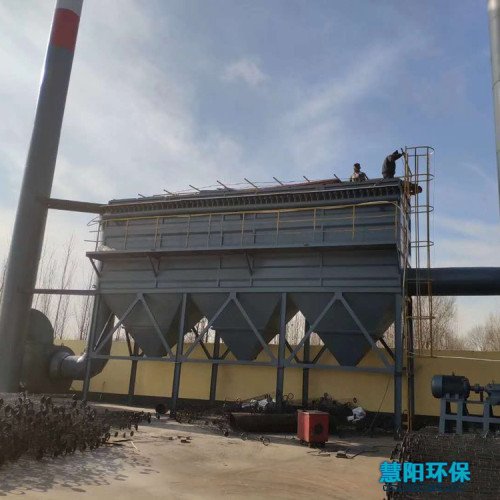

铸造厂中频炉除尘器的系统设置

1、中频炉除尘设备：主要由上箱体、中箱体、灰斗组件、检修门、支架等组成。对于除尘设备本体，我们在设计上以较不利的荷载组合进行强度设计，采用Q23板材制作。

2、收尘、过滤系统装置：该装置主要由除尘器布袋、除尘器骨架、花板组件、进风分配四大系统组成。

3、喷吹清灰、卸灰系统装置：该装置主要由输气管路、电磁脉冲阀、喷吹管组件及手动插板阀等组成。

4、除尘布袋：采用φ133X2500mm标准规格，材质采用氟美斯针刺毡材质。

5、电炉除尘器均采用外滤式型式，布袋除尘器的除尘布袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。

6、在清灰作业时，由控制装置脉冲控制仪发出脉冲信号给于电磁脉冲阀，再通过喷吹管喷出压缩空气，使得除尘布袋径向变形抖落灰尘。

7、除尘器的顶部设有检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外就可执行，不必进入除尘器内部）。

8、由于配置有进风分配系统及滤袋固定框，这样地使进入除尘器的含尘气体被均匀地分布到每个滤袋，滤袋固定框的使用，地防止了清灰过程中滤袋间的碰撞和磨擦，特别有利于滤袋使用寿命的延长。

9、电炉布袋除尘器控制系统采用手动与自动两种控制方式。

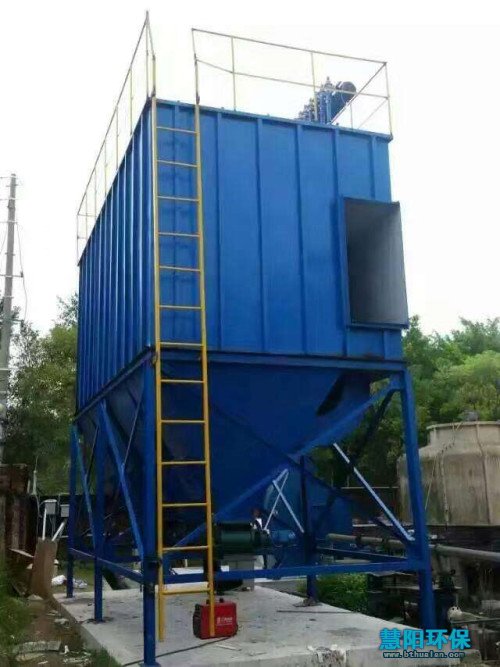

铸造厂中频电炉除尘器的运行原理及特点：

中频炉除尘器经济实用，结构简单，安装容易，维修方便。主要用于小型扬尘点的收尘，该机采用涤纶布袋，入口温度在120摄氏度左右，除尘效果可达，如有用途可提供耐温，蚀滤袋的除尘器。

中频炉烟气捕集系统由低位移动式集尘罩、加料设备和出钢设备及除尘设备组成。低位移动式集尘罩将操作平台、出钢坑全部覆盖，让中频炉冶炼生产过程全部在低位移动式集尘罩内进行，实现了对烟气的全过程捕集。加料时，通过加料设备进行加料，根据生产需要几次将料加满，解决了行车加料时烟气难捕集的问题;出钢时，中频炉平台翻转直接出到出钢轨道平车上的钢包里，出钢过程在烟罩内完成，克服了局部集尘罩出钢时烟气部分外漏的情况。

除尘设备的进风口设在灰斗上，气流进入灰斗后首先碰上进风管端部的挡板，其作用与上述原理相同，壳板用隔板分成若干独立的收尘室，按照给定的时间间隔对每个收尘室轮流进行清灰，每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即电磁脉冲阀开启，向滤袋内喷入无水无油高压清洁空气，以滤袋外表面上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期，由的清灰程度控制器自动连续进行。
