中频炉除尘器的性能参数介绍

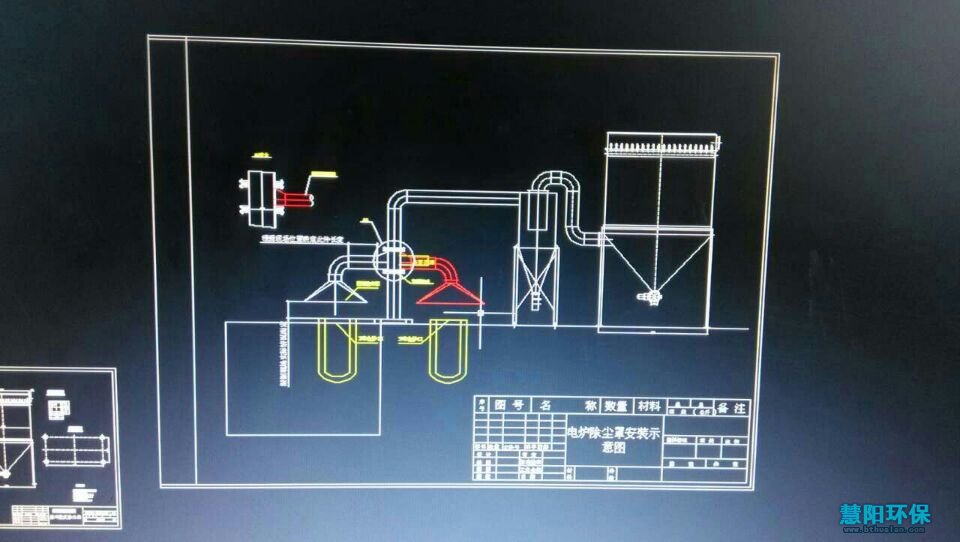

中频炉冶炼企业在治理废气时，具有的社会效益。在满足废气排放标准的前提条件下，追求经济实用是各大企业的经营目标，因此慧阳提出采用中频炉烟气治理设备：LCM系列离线脉冲袋式除尘器对其进行治理。其工艺流程为：中频炉—固定导流罩—活动顶吸罩—管道—旋风除尘器—布袋除尘器—风机—排空。



中频电炉除尘器集烟罩一般采用顶部活动烟罩加固定导流罩的形式，采用该方法可以将中频炉整个冶炼过程中产生的烟气捕集。一组中频炉有两组电炉交叉开炉，故可采用一个顶部活动烟罩加两个固定烟罩互相切换，所以我们在此采用5个活动顶吸罩加10个固定倒流罩对一铸造厂10T中频炉烟气进行收集。屋顶导流罩及固定吸尘罩一般采用4mm钢板，内附硅铝酸耐温材料，防止温度过高导致集烟罩变形。固定导流罩三面固定一面留活动门，可以控制出钢时的烟气外泄，活动门中间留空隙，方便加料。

针对5*10T中频电炉烟气特性，我公司铸造厂中频炉除尘器采用旋风除尘器，外加二级布袋除尘器的方案。性能参数详细介绍如下：

【A】旋风除尘器技术参数为：

     设备型号         XLP/B-2250型旋风除尘器

     处理风量         80000m3/h

     设备阻力         800Pa

     允许口温度       ≤400℃

     筒体直径         2250

【B】慧阳LCM4320D系列离线脉冲袋式除尘器技术参数为：

     除尘器名称       LCM-5040D型离线脉冲袋式收尘器

     处理风量         280000m3/h

     总过滤面积       5040m2

     净过滤面积       4620m2

     除尘器室数       12室

     每室滤袋数       140条

     滤袋总数         1680条

     滤袋规格         160×6000mm

     滤袋材质         玻纤针刺毡（800g/m2）

     全过滤风速       0.93m/min

     净过滤风速       1.01m/min

     除尘器承受负压   ≤6000Pa

     允许入口持续温度 ≤220℃

     除尘器漏风率     ≤2%

     出口气体含尘浓度 ≤30mg/Nm3

     脉冲喷吹压力     0.4MPa

【C】配套风机技术参数为：

     风机型号         Y6-51№22D

     全压             4500Pa

     流量             280000m3/h

     转速             960r/min

     电动机型号       Y355M-6

     电动机转速       960r/min

     电动机功率       400KW
