中频炉除尘器设置火花捕集器的用途

中频炉是冶金、机械行业普遍采用的熔化设备，其在熔化金属过程中会产生大量烟尘和气体，对环境造成的影响。中频炉除尘器是慧阳公司设计的一款旋风加布袋的综合性除尘系统，的解决了中频炉的烟气问题。

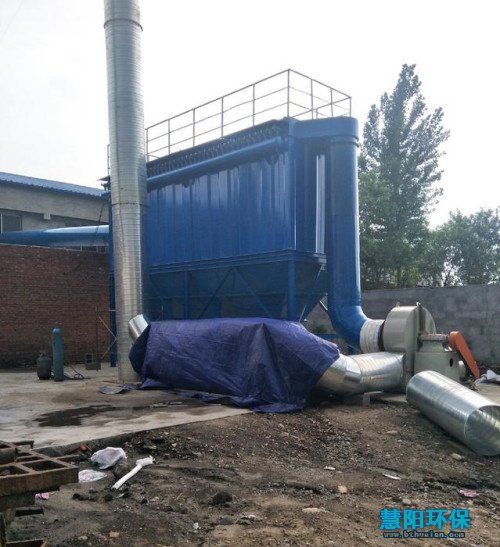

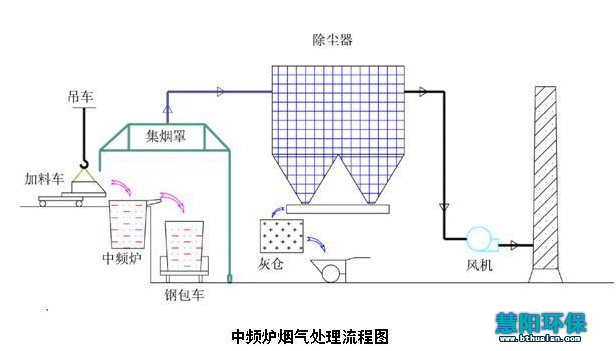

慧阳中频炉布袋除尘器烟尘治理流程简述：

化铁炉粉——集尘罩抽出烟气——总烟管道——沉降室——冷空气——烟囱排空——排气——引风机——布袋除尘器。

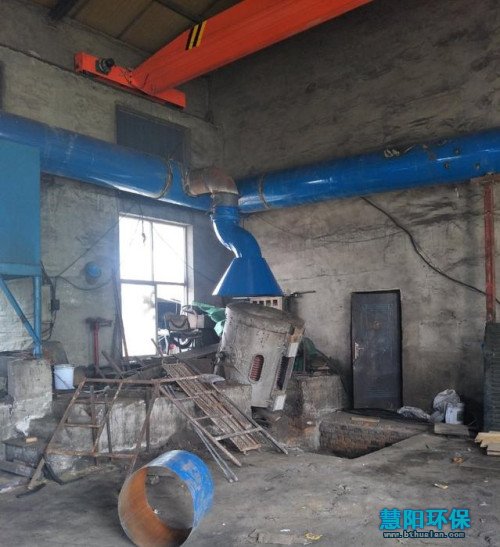

两台5吨中频感应熔炼炉安装一套移动除尘系统，在2台电炉之间可以移动，对工作的中频炉进行除尘作业。在离中频炉口1600-2000mm高的位置安装伞形吸尘罩，安装排气支管道，在支管道上安装调节阀和旋转走动装置，使伞形吸尘罩可以移动，可以吸两个炉体的烟气。烟气经支管道引入主通风管道，到火花捕集器去除掉火花，防止火花进入除尘器烧损除尘布袋，同时火花捕集器也是初级除尘器，可以将其他回收价值不高的粉尘去除，然后利用布袋除尘器进行净化处理，由风机将烟气送烟囱排放。

电炉除尘器主要组成部件：

除尘器由上箱体总成(包含脉冲喷吹装置)、中箱体、下灰斗及支架、滤袋及袋笼、压缩空气系统、控制系统组成。

（1）上箱体总成含花板、上壳体、维护门、通风门、烟气出口、烟气出口气动提升阀、烟气出口总管；脉冲喷吹装置含低压脉冲喷吹集气包、脉冲阀、电磁阀、喷吹弯管、带喷嘴的喷吹管支座，维护检修护栅等。

（2）中箱体含中箱体框架、侧板、挡风板。

（3）下灰斗含烟气、烟气总管。

（4）灰斗支架含立柱、横梁、斜撑。

（5）灰斗下设双重手动翻板卸灰阀。

（6）压缩空气系统含储气罐、油水分离器、减压阀、压力表及管道。

（7）设备配平台、栏杆、楼梯。

（8）除尘器控制系统包括脉冲阀清灰控制系统，除尘器阻力检测等。



铸造厂中频炉除尘器主要结构特点：

（1）除尘器本体采用框架结构，上箱体、灰斗及侧板与框架间采用连续焊接，良好的密封性能，中箱体侧板焊有由型材组成的筋板，使箱体具有足够的抗压强度。壁板对角线误差不大于5mm，柱子与壁板的垂直度偏差不大于5mm。

（2）除尘器上箱体总成中，固定滤袋的花板采用机加工，以花板孔尺寸一致且内表面光滑无毛刺，滤袋装好后无粉尘泄漏。花板孔位置与理论位置偏差不大于±1mm。

（3）除尘器上箱体总成在组装时严格控制安装尺寸，使喷吹管中心与对应的该排花板孔中心线重合，每个喷吹管喷孔中心线与花板孔中心线重合。喷吹管与花板表面距离一致等。花板平面度不大于1.5/1000，对角线长度误差小于3mm。

（4）除尘器上箱体，顶部设排水坡。

（5）袋笼由的生产线加工，各焊点牢固表面光滑无毛刺，不致磨损滤袋。

（6）灰斗设电动振打器以利于卸灰。

（7）除尘器进风口内侧设挡烟板，使进入的含尘烟气不致于直接冲刷滤袋，引导气流向上扩散后再进入过滤室，避免二次扬尘，除下大颗粒。

（8）滤袋用三针缝纫机加工，滤袋口采用弹簧钢片，与滤袋材质相同的鞍型垫缝制，袋口尺寸一致性。

电炉除尘管道、烟囱、管件设计：

（1）烟囱

烟囱采用钢制烟囱，规格为Φ1600mm，高度为20米。

（2）管道

主管道规格为Φ1000X5出风管为Φ1250。支管道为Φ720。

（3）风机进出口柔性接头

风机进出口安装柔性接头，减少其对除尘器其烟囱的影响。

（4）降温装置

设计在除尘器位置加装一套混风阀，将温度控制在值以内。设备使用寿命。

（5）吸尘罩

配置一个伞形吸尘罩，规格为Φ3000/Φ7200X3000，内衬档板，防止火花进入。伞形吸尘罩采用自动选择方式。吸尘罩在两个炉体之间移动切换使用。

（6）直管旋转装置

采用对夹式旋转装置，支管旋转的稳定。

（7）吸尘罩行走装置

由于吸尘罩及支管比较大，同时温度比较高，也有的重量，所以安装行走装置方便现场操作。



中频电炉除尘设置火花捕集器的用途

由于中频炉火花量大，进入布袋除尘器容易引起烧损布袋，除尘系统配置火花捕集器，烟气进入到火花捕集器除掉火花，同时火花捕集器也是初级除尘器，可以将其他回收价值不高的粉尘去除。另外可以降低烟气温度。
