破碎机除尘器方案及供货清单

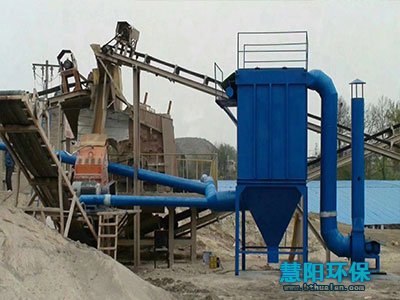

经过慧阳公司技术人员对四川一石料公司物料破碎筛分系统进行现场考察，并听取了有关对设备运行状况的详细描述，物料在破碎及筛分过程中产生大量粉尘，颗粒较大、湿度小。我们根据石料厂工艺布局特点及我公司在同行业上的治理经验，决定采用干式除尘，即气箱脉冲袋式除尘方案。



气箱脉冲袋式除尘器综合分室反吹和喷吹脉冲清灰各类袋除尘器优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点，因而扩大了袋除尘器的应用范围，由于这种类型的除尘器的结构有其特点，所以提高了收尘效率，延长了滤袋的使用寿命。该除尘设备可广泛用于矿山石料厂、碎石厂、选矿厂、采石场、洗选煤厂的破碎筛分皮带运输等收尘系统中。该除尘器能负压或正压运行，对于本体结构可作适当改变，收尘效率可达99.8%以上，净化后气体的含尘浓度小于20mg/m3(标)。

该石料厂除尘器处理风量主要依据系统所需风量，在考虑不影响操作的情况下，要求风口及管道风速不小于16m/s。根据四川石料公司提供的数据信息，我司技术人员将除尘器型号规格确定为：PPC128-2×6型气箱脉冲袋式除尘器。技术参数如：处理风量：900000-1000000m3/h，过滤风速：1-1.2m/min，过滤面积：1500m2，滤袋规格：Φ130×2450mm，滤袋数量：1536条，设备阻力：1470-1770Pa。



石料厂破碎机除尘器供货清单：

序号	名称	规格型号	单位	数量
1	除尘器本体	PPC128-2×6	台	45
2	布袋	Ф130×2450	条	1536
3	骨架	Ф125×2400	根	1536
4	电磁脉冲阀	"2 12	件	24
5	气缸	Ф100	件	12
6	卸料器	300×300	台	6
7	引风机	G4-73 №14D	台	1
8	PLC控制柜		台	1
9	风机启动柜		台	1
