中频炉除尘器工程设计内容

慧阳中频炉除尘器设计原则与指标

1、满足和行业对环保的要求，各项指标优于标准。

2、除尘系统参数合理，布置得当，不影响中频炉正常工艺生产，操作及设备检修。

3、性能价格比优，既一次投资者，长期运行费用低效果好。

4、烟气捕集率：>。

5、排放浓度：<20mg/m3。



中频炉布袋除尘器烟尘治理工艺流程：

化铁炉粉——集尘罩抽出烟气——总烟管道——沉降室——冷空气——烟囱排空——排气——引风机——布袋除尘器

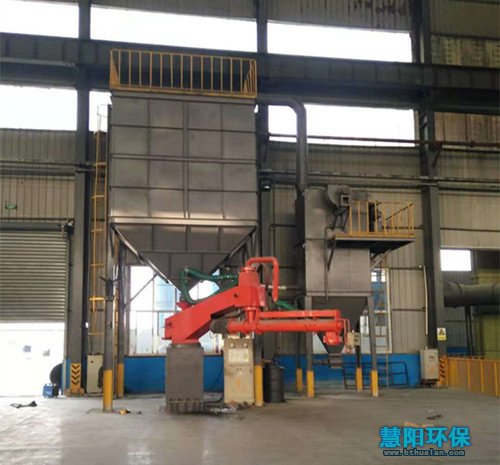

在中频炉口安装伞形吸尘罩，安装排气支管道，在支管道上安装调节阀和旋转走动装置，使伞形吸尘罩可以移动，可以吸两个炉体的烟气。烟气经支管道引入主通风管道，到火花捕集器去除掉火花，防止火花进入除尘器烧损除尘布袋，同时火花捕集器也是初级除尘器，可以将其他回收价值不高的粉尘去除，然后利用布袋除尘器进行净化处理，由风机将烟气送烟囱排放。

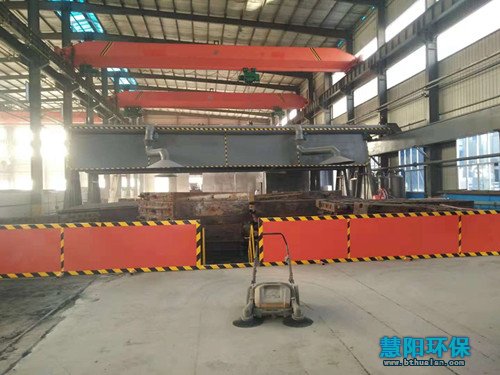

中频电炉除尘器的吸烟罩设计特点

（1）清灰、换袋均可在运行中完成，不需停机，也不需关闭引风机的风阀。

（2）采用了移动式组合烟罩抽吸技术，具有其它公司没有优势特点。

（3）对电极的运动和更换不产生影响。普通吸风罩往往影响电极运动，或者为了不影响电极运动而缺乏的吸引力，造成系统捕集率低下，可的解决此类问题。

（4）对行车的运动不产生影响。由于吸风罩是装在行车下部，切装有可以移动的轨道，故对行车运动无妨碍。

（5）采用对剖式烟罩，但是对剖分线处的结构进行了细致的处理，使之既能减小热变形，采用了多点增强的结构，详见以后设计图，同时采用迷宫槽镶嵌，可以形成很大的烟气流动阻力，防止烟气溢出。

（6）对烟罩的轮廓进行了优化，使之便于减小阻力，增强风机抽吸的效果。要点式没有采用全部直来直去的长方体形状，而是在许多地方采用了过渡结构。

（7）烟罩内部进行保温，防止金属结构变形，并避免外壁高温操作人员。



我公司主要针对电炉烟气污染进行集中治理，工程设计内容涉及捕集罩结构设计、除尘系统吸风管管路设计、除尘设备设计、除尘系统土建设计与电气设计等，集聚十丰富经验，设备，价格优惠，欢迎来电咨询。
