中频炉除尘器烟气导流装置介绍

2019-02-26 09:56:29

文章摘要:

慧阳中频炉除尘器设计为外滤式、侧部下部结合进风的方式,进风部位采用了阻流加导流型烟气导流装置,利用了气体的自然分配原理,来提高过滤面积和除尘效率。

除尘布袋是脉冲袋式除尘器的核心部件,而导流及气流均布技术是核心技术。结合慧阳公司的设计理念,我们采取了一系列措施,促使烟气均匀分布到每条布袋上,在滤袋承受负荷均匀而延长滤袋使用寿命的同时,程度上降低设备阻力。

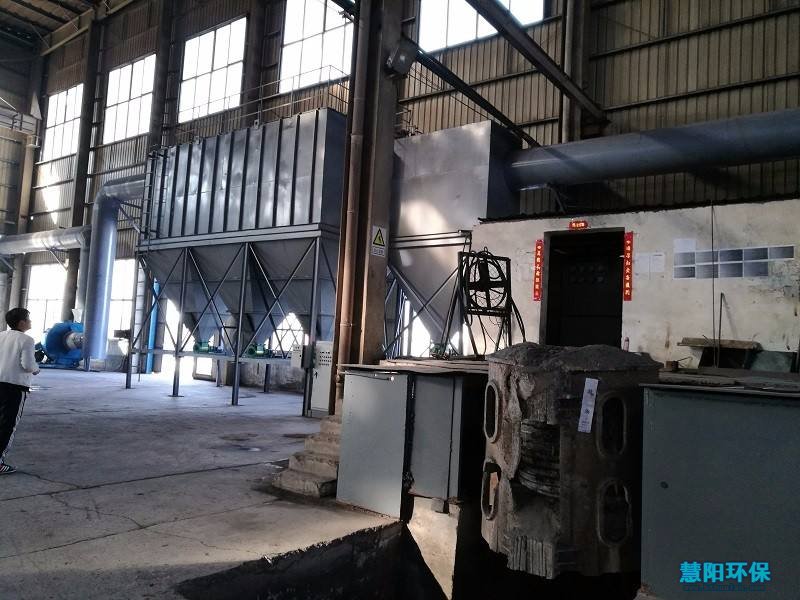

中频炉在工作过程中产生的烟气、粉尘严重,如不加以治理将会严重污染到正常的生产以及工作人员的健康。我慧阳公司针对以上问题设计出了中频炉除尘器,其气体净化方式为外滤式,原理是:含尘气体由处气流均布装置均匀进入各单元过滤室。气流通过阻流加导流型气流分布装置的适当导流和自然流向分布,从侧面及下部全方面均匀进入袋室,整个过滤室内气流分布均匀;含尘气体中的颗粒粉尘在进风道内通过自然沉降分离后直接落入灰斗,其余粉尘在烟气导流装置的引导下,随气流进入中箱体过滤区,吸附在滤袋外表面。过滤后的洁净气体透过滤袋经上箱、排风管排出。

中频炉布袋除尘器的设计过程中,为烟气均匀进入袋室,我公司采用了侧部下部结合进风的方式,在中频炉除尘器的进风部位采用了阻流加导流型烟气导流装置,并对除尘器各烟气流经途径中的管道风速进行了分段化设计,充分利用了气体的自然分配原理,了各单元及每单元的各个点之间进风的均匀性,充分提高了过滤面积利用率。通过对进入袋室的风向控制,控制了二次扬尘的产生,提高了除尘效率。

含尘气体由烟气导流装置进入各单元过滤室,由于设计中各部位均留有足够合理的净空,滤袋间距亦进行了专门设计,气流通过导流装置后,依靠阻力分配及导流原理自然分布,达到整个过滤室内气流以及各空间阻力的分布均匀,袋室内合理的烟气流速,限度地减少紊流、防止二次扬尘。

为中频电炉除尘器烟气导流装置的合理性,我公司借助计算机对该烟气导流装置进行模拟设计,它又类似百叶窗式,能起到机械除尘的效果,对的烟气有很好的除尘效果且不会有堵灰情况发生。检测结果表明,经过调整后除尘器的气流分布均能达到美国 RMS标准中的水平。

的进风导流系统将箱体、过滤室和系统的阻力降至并尽可能地减少进风系统中的灰尘沉降现象,避免了滤袋、碰撞、磨擦,延长了系统及滤袋的使用寿命,为用户。
