电炉除尘器:GMC高温布袋除尘器的技术性能

收集中频电炉冶炼过程中产生的烟气我公司一般选用中高温脉冲布袋除尘器，它是一种净化、节省能源、性能优越的除尘设备。广泛用于冶金、化工、水泥、铸造、粮食加工等部门的除尘净化和粉尘回收系统中。



电炉布袋除尘器的结构设计：

1、除尘器主体设计为全钢结构，板材采用冷冲压工艺，提高了设备的强度，了设备的质量。这种类型的除尘器除了处理常温气体外，其结构也适用于中高温气体，外壳可用于保温类型LBY光岩棉板双重绝缘，外层δ= 0.5 mm镀锌铁皮保护和采用的抽拉铆钉安装，根据不同的织物过滤器使用环境选择风速。

2、箱体包括袋室、收尘室、洁净空气室、多孔板、滤袋、滤袋骨架。这中箱体的设计可以承受9000Pa。

3、吹制系统包括主气管、喷吹管、脉冲阀、控制仪表。

4、灰斗和灰排放有两种形式：一种是直接连接到垃圾排放阀，另一种是通过输送设备(如螺旋输送机)与排灰阀连接。

中频炉除尘器的工艺流程：

（1）中频炉投料口产生的烟气被吸尘罩收集后，经调节碟阀，粉尘由吸尘管道进入布袋除尘器，此时烟尘中的大颗粒在除尘器未接触布袋之前在重力作用下进行分离，大颗粒粉尘进入除尘器灰斗，细小颗粒粉尘进入布袋除尘器。经过滤袋过滤，通过脉冲吹打将粘附在布袋表面的粉尘先集中在除尘器的灰斗内，利用下料控制器进行回收或利用。经布袋除尘器处理过后的净气通过风机排出，由烟囱排入大气。袋式除尘器收集的粉尘经翻摆阀排出。

（2）中频炉除尘系统由吸尘罩、风管、电动阀门、混风阀、布袋除尘器、风机、烟囱及电气控制等组成。中频炉产生的烟气与粉尘被吸尘罩收集后，经调节碟阀、进风管进入除尘器，收集大颗粒，并起到阻燃作用，然后脉冲袋式除尘器，粉尘被阻留在滤袋外，旋风收尘器及袋式除尘器收集的粉尘经翻摆阀回收利用。

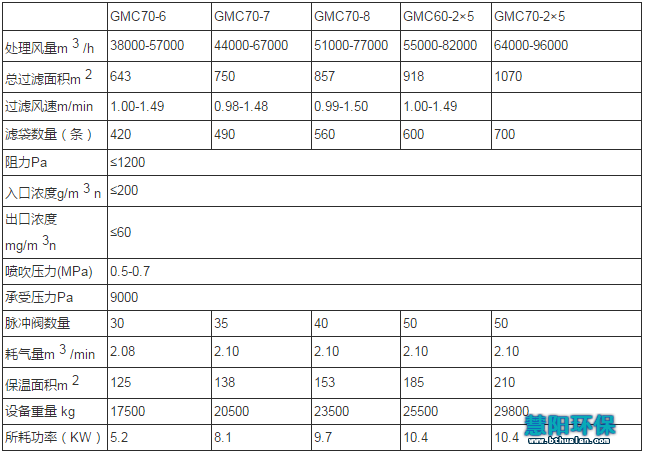

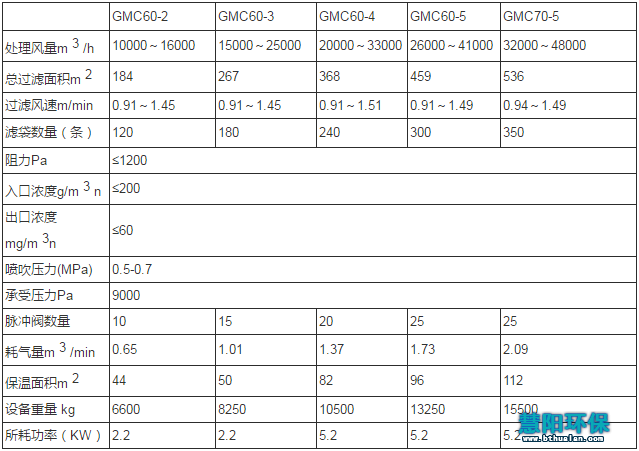

中频电炉选用GMC高温布袋除尘器的技术性能表
