焦化厂拦焦车除尘器工艺流程

焦化厂地面除尘站出焦时拦焦烟尘控制技术，是目前国内炼焦生产企业焦炉除尘技术较成熟、效率又高、应用也广泛的一项技术。其主要工艺过程是将出焦和装煤过程中产生的烟尘通过地面站的吸气罩吸入集烟尘干管，然后经冷却器冷却并分离火花，再经袋式除尘器净化后排入大气。



干式地面站焦化厂拦焦车除尘器工艺流程

推焦杆动作前通风机由液力耦合器控制开始由低速(150r/min)向高速(910r/min)运行，然后开始推焦。出焦时产生的大量烟尘由设置在拦焦车上的出焦吸气罩收集，通过接口翻板阀使烟尘进入集尘干管，送入蓄热式冷却器冷却并粗分离，再经袋式除尘器最终净化后排入大气。出焦结束后，通风机转入低速运行，此时蝶阀打开，蓄热式冷却器靠从蝶阀进入的冷空气冷却，准备下次推焦时冷却烟气。除尘器收集的粉尘，由刮板输送机运至储灰仓，经加湿处理后由汽车外运,配入炼焦煤中，实现资源的综合利用，不产生二次污染。风机外壳及前后管道设隔声装置，风机的进出口设软连接，风机出口设消声器，控制噪声不超标。



焦化厂拦焦车除尘系统主要由3部分组成：

（1）改造旧有拦焦车，增加固定在拦焦车上并随拦焦车一起移动的出焦吸气罩，以及将烟气送入焦侧集尘干管的转换设备。吸气罩的一侧由拦焦车支撑，另一侧由走行轮支撑在新增设的第3条轨道上。

（2）拦焦车吸气罩与地面站的导通设备。一种是密封胶带移动小车形式，另一种是固定接口翻板阀的对接方式。二者均能较好地将出焦烟尘从拦焦车吸气罩导入除尘地面站，本系统选用固定接口翻板阀的对接方式。

（3）设置在地面的将烟气进行熄火、冷却、袋式除尘净化的地面站。

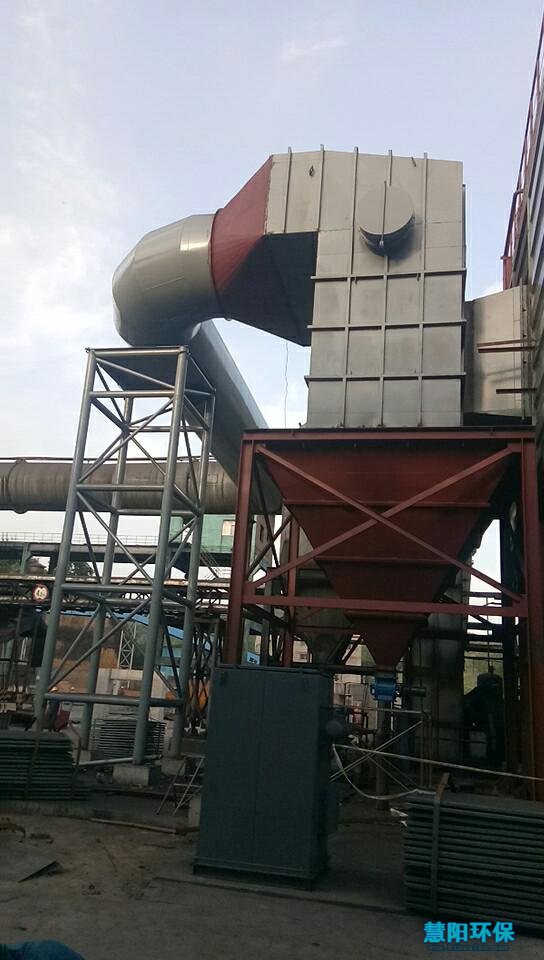

通过我公司设计安装的焦化厂除尘器系统，包括焦炉焦侧除尘、机侧除尘、拦焦车除尘、装煤除尘等，经调试后均可稳定运行、技术、完将拦焦产生的烟尘捕集回收。
