白灰厂套筒窑除尘器设计方案

套筒窑是一种煅烧石灰的竖窑窑型，因其在技术装备水平、生产能力、产品治理、能耗、环保方面的技术都比较成熟，被广泛应用于白灰、石灰、冶金、炼钢厂生产加工企业。今天我们要介绍的是白灰厂套筒窑在生产煅烧过程中产生的大量白灰粉尘的治理方法，此种粉尘含尘浓度，对环境污染极为严重。因此要配备一套除尘系统才可正产生产，不然排放都是不达标的，近几年我国环保局规定：所有生产手续不全、环保不达标的企业一律关停取缔。



慧阳公司根据白灰厂客户提供的生产粉尘问题设计了一套除尘系统——白灰厂套筒窑除尘器。设计原则如下：

（一）除尘系统为白灰厂套筒窑生产服务

（二）在白灰厂生产及操作不受影响的前提下，扬尘点捕集

（三）满足冶金行业对环保的要求，即各项指标要求达到或优于标准

（四）选用技术成熟、、能耗低的除尘设备

（五）系统、、经济、运行、检修方便

（六）系统运行、操作方便、使用寿命长、系统不设操作人员

（七）为了避免二次扬尘，对除尘器收集的粉尘采用密闭，装袋运出。

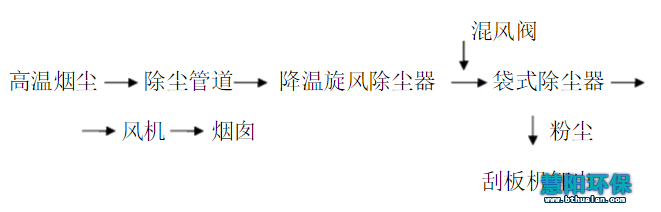

白灰厂除尘系统工艺流程：

白灰厂套筒窑产生的高温烟气，经吸尘罩汇入除尘干管，温度达250℃，进入降温旋风除尘器降温，经袋式除尘器净化，入风机经排气烟囱排入大气。在降温旋风除尘器和除尘器之间的除尘干管上加混风阀降温，进入除尘器的温度限制在范围内，捕集下的粉尘装袋运出。考虑含尘高温气体虽经降温，但温度仍较高、易结露等因素，除尘器选用氟美斯高温滤料。

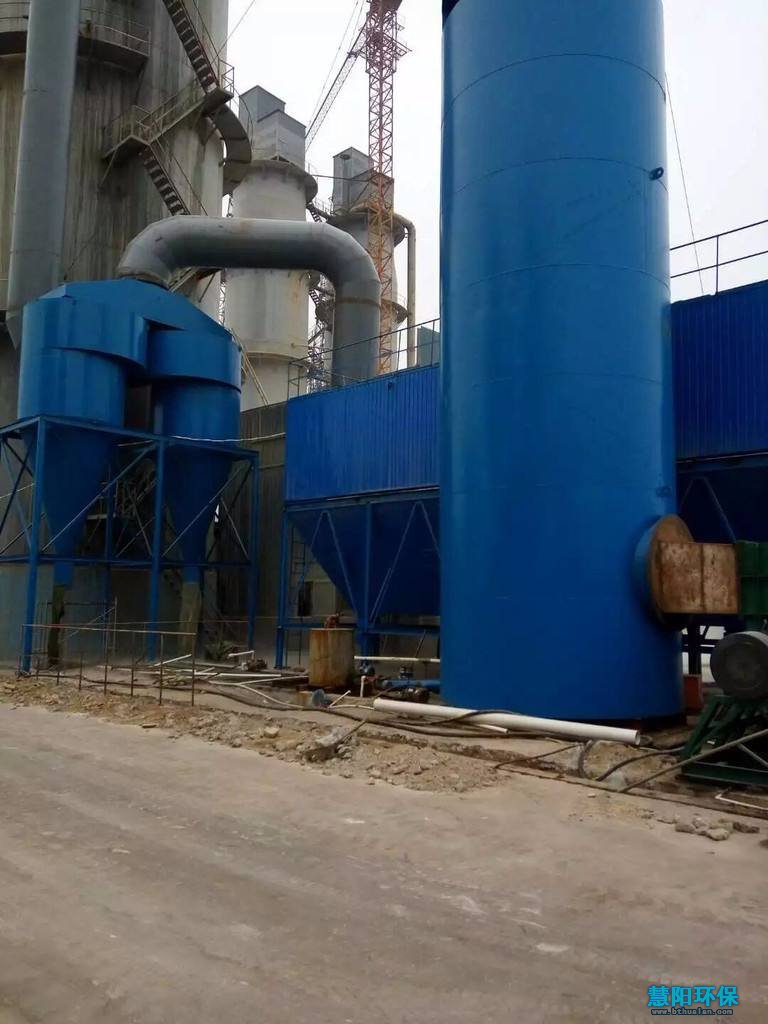

白灰厂套筒窑除尘设备选型：

静电除尘器运行成本虽低，但一次性投资高，随着环保要求的提高，已很难达到环保排放要求。目前袋式除尘器技术已日臻成熟，其结构型式多种多样，我们考虑到投资成本及运行费用。此方案选用了HY长袋低压脉冲除尘器一台。其技术性能参数如下：

结构型式                       双列

设备外型尺寸              19.5×9.4×16.9m 长×宽×高

清灰方式                      离线清灰

过滤面积                     6035㎡

处理风量                     280000m3 /h

过滤风速                     0.77m/min

净过滤风速                 0.83m/min

烟气温度                     250℃

仓室数                        14个

滤袋总数                    2002条

滤袋规格                    φ160×6000 FMS高温滤料

脉冲阀数量                 154个 3″淹没阀

总耗气量（压缩空气）4.5～5.0m3/min

除尘器阻力                 ≤1700Pa

设备承压                     -6000Pa

漏风率                         ≤3％

降温旋风除尘器选型HY40型旋风除尘器一台，其性能参数如下：

除尘器直径：      φ4750mm

除尘风量：          280000m3 /h

除尘效率：          ≥85%
