化工厂除尘器：江苏锅炉布袋除尘器设计方案

慧阳公司为江苏某化工厂锅炉设计制作的布袋式除尘器以能耗低、运行稳定、清灰、除尘等特性，赢得该厂用户及环保局的一致称赞。该设备采用了分室脉冲清灰技术，吸收了反吹风清灰和脉冲清灰的优势设计而成的。其主要由箱体、脉冲阀、输送机、卸灰阀、电控柜、空压机等组成，可分为过滤、清灰、输送三阶段完成化工厂内的粉尘净化工作。



化工厂现场工况分析：

化工厂在燃烧生物质时配套安装了两台生物质锅炉，燃烧使用过程中会产生大量的粉尘，对环境和空气都会造成污染，不利于工厂的正常运行。因此我慧阳公司受该化工厂委托为其设计一台除尘系统。设计过程中主要遇到3个问题：（1）湿度大，会使布袋堵住；（2）带火星；（3）温度高，管道温度280左右。



化工厂除尘器设计采用的方案如下：

我公司工程师通过看现场后，针对以上3个问题做了分析并设计出一款的除尘设备。第1、针对湿度大，我们给设备做保温措施来解决内外温差相差不剧烈；第2、针对火星，我们在布袋除尘器前面增加一台多管旋风除尘器，将火星除得更干净，还可以预处理60~70%的灰尘，等于布袋除尘器处理的浓度会更小，让布袋；第3、针对温度高，用之前安装的多管旋风除尘器，多管旋风除尘器就将温度下降50°左右，再建议增加一个余热回收装置省煤器。

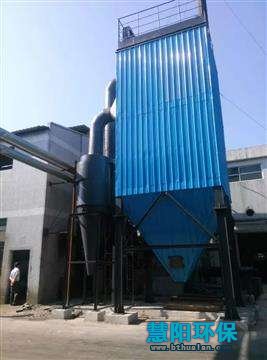

针对化工厂除尘整套方案的设计，配套一台锅炉布袋除尘器，并在除尘器前安装旋风除尘器。这样不仅能让排放达标，厂房环境，也能解决掉粉尘污染问题。设备安装完成并通过试运行后的状态达标，并获得环保局的环评认可，对设备也是很满意的。

慧阳环保安装队对化工厂锅炉除尘器的安装过程如下：

1、除尘器在运到施工现场以后，用户方检查了一下箱号、设备名称图号（或规格）、件数按装箱单或其它形式的交货清单，一一清点零部件、工具、附件（或材料）、出厂合格证和其它技术文件等，一一作好记录，检查完毕办理有关手续，并妥善保管，若有损坏者应及时修补、校正。

2、安装过程需要的各种吊装设备、工具、辅料及各种临时加固件已准备，按照安装说明书安装。

3、上箱体和下箱体的安装，一般由于运输的问题，上箱体和下箱体都是分开的，所以在到达施工地点后，用吊车把除尘器从车上吊下来之后，将上箱体和下箱体用螺丝固定住，然后就可以安装管道了。

4、管道安装：按照各部件安装图的节点来连接管道。所有的配管都采用法兰连接或管螺纹配管。按安装图所示各种管件（弯头、三通、活接头等）之间的连接短管，应预先测定尺寸，制作螺纹短管。螺纹接头在连接时，连接处要绕上油麻丝绳，为了防止漏气，不要拧的过紧，以损坏管子。橡胶管与工作气缸的入口连接，应在通气后进行正式连接，以便通气时将管道中的杂物干净。压气管路安装图安装完毕后，应先将管道内杂物干净，然后以1.5倍的工作压力试验,30分钟无泄漏方可认为合格,如有漏气应 9拆下重新绞丝、绕上油麻丝后再试压,直到不漏为止。

5、除尘器安装完后就可以根据《袋式除尘器安装技术要求与验收规范》的有关项目检查验收。

化工厂布袋除尘器运行后具备的性能特点：

1、除尘器采用下进风，对含尘气体起到预收尘的作用，避免了含尘气体直接冲刷布袋，降低了含尘气体的粉尘浓度，延长了滤袋与脉冲电磁阀的寿命。

2、除尘器密封材料我公司采用材料。

3、清灰喷吹管采用加长型，使脉冲电磁阀远离高温烟气，避免脉冲电磁阀阀片高温受损。

4、滤袋我们选用滤袋，处理烟气温度＜250℃。

5、滤袋袋口采用弹性涨圈，密封性能好，牢固。

6、滤袋骨架我们采用圆形，减少了滤袋与骨架的磨擦，延长了滤袋的寿命，又便于卸袋。

7、采用上部抽袋方式，换袋时打开顶盖门，抽出骨架后即可换袋，了换袋操作条件。

8、清灰控制采用定时控制，按设定时间，每隔一个清灰周期，各排滤袋依次清灰一遍。
