讲述中频电炉除尘器的几个着重设计点

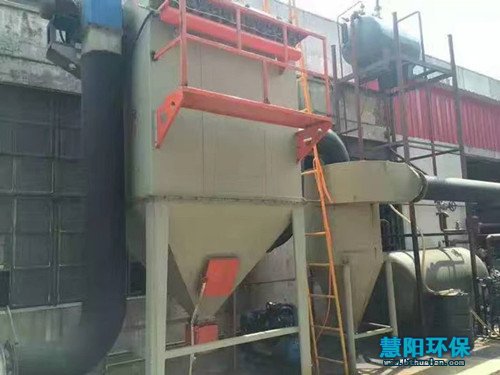

中频炉除尘系统由吸尘罩、风管、电动阀门、混风阀、布袋除尘器、风机、烟囱及电气控制等组成。中频炉产生的烟气与粉尘被吸尘罩收集后，经调节碟阀、进风管进入除尘器，收集大颗粒，并起到阻燃作用，然后脉冲袋式除尘器，粉尘被阻留在滤袋外，旋风收尘器及袋式除尘器收集的粉尘经翻摆阀回收利用。



中频电炉除尘器工艺流程

中频炉投料口产生的烟气被吸尘罩收集后，经调节碟阀。粉尘由吸尘管道进入布袋除尘器，此时烟尘中的大颗粒在除尘器未接触布袋之前在重力作用下进行分离，大颗粒粉尘进入除尘器灰斗，细小颗粒粉尘进入布袋除尘器。经过滤袋过滤，通过脉冲吹打将粘附在布袋表面的粉尘先集中在除尘器的灰斗内，利用下料控制器进行回收或利用。经布袋除尘器处理过后的净气通过风机排出。然后由烟囱排入大气。袋式除尘器收集的粉尘经翻摆阀排出。

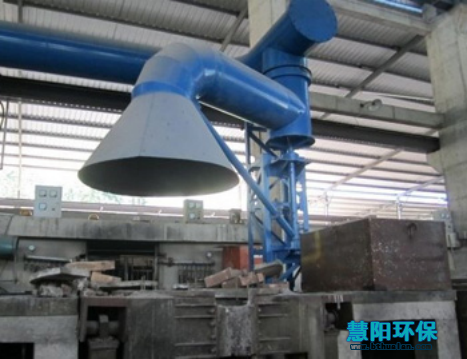

电炉烟气除尘设备吸尘罩的设计

电炉侧吸罩：这种捕集罩制作简单，处理风量中等，捕集烟尘只能在冶炼时起作用，加料时不能捕集烟尘，加氧期间烟尘捕集率低，只能达到60—70%。由于捕集罩距高温烟气较近，很容易发生烧袋现象。电炉炉顶罩：其烟尘捕集率很难达到80%向风影响。为方便更换电极，炉顶罩安装在电炉上方。罩子假想成改变摆动罩，基本不影响冶炼操纵。炉顶罩的烟尘捕集率一般由于炉顶罩离炉盖有距离（约2m以上）所以易受横吹氧时烟尘捕集率比前两种捕集罩高一些。这种罩子恳求系统风量较大。



中频电炉布袋除尘器火花捕集装置的设计

采用火花捕集装置时行充分燃烧，将未燃尽带有火花的炭粒收集下来，了火花烧坏滤袋的可能性，在旋风除尘器中将一些粗大颗粒分离出来了，减少粉尘量通过热交换器进行降温，降低粉尘粘度，然后用风机送入袋式除尘器，烟尘在布袋内过滤，滤后的纯净气体排空。回收后的烟尘可以重新团球，加以利用。

中频炉除尘布袋的布置和花板的设计

我公司除尘滤袋采用纵横直列的矩阵布置方式，这种排列方式合理地利用了方形的箱体空间。烟气导流装置的应用，降低了袋室内的局部风速，避免了滤袋晃动可能产生的碰撞。

除尘器花板采用数控冲压方法加工花板孔，了花板及花板孔的形位公差要求。的除尘器上箱体内部结构为工人以花板作为操作平台进行除尘器检修、维护创造了条件。花板孔冲压位置准确，与理论位置的偏差小于±0.05mm，两孔洞的中心距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺，焊接加强筋板布置合理。焊接后通过花板平整，无挠曲、凹凸不平等缺陷，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=2。

滤袋与花板的配合合理，滤袋安装后严密、牢固不掉袋、装拆方便。采用工艺加工的花板和定位的喷吹管了喷吹短管轴线和滤袋组件轴线的重合，从而了整套喷吹系统的、。
