山东铸造厂抛丸机除尘器的改造案例

山东某铸造厂抛丸机现场除尘情况概述：

使用车间安放3台抛丸机，每台配备一套布袋除尘器，使用过程中，抛丸机内部大部分灰尘能够排出，但原有的除尘器清灰效果很差，在使用一段时间后，无法实现预期的除尘效果，其在原有的基础上加以改造后，也不能处理，并且灰尘排放效果很差，对环境污染较大。



慧阳抛丸机除尘器除尘方案：

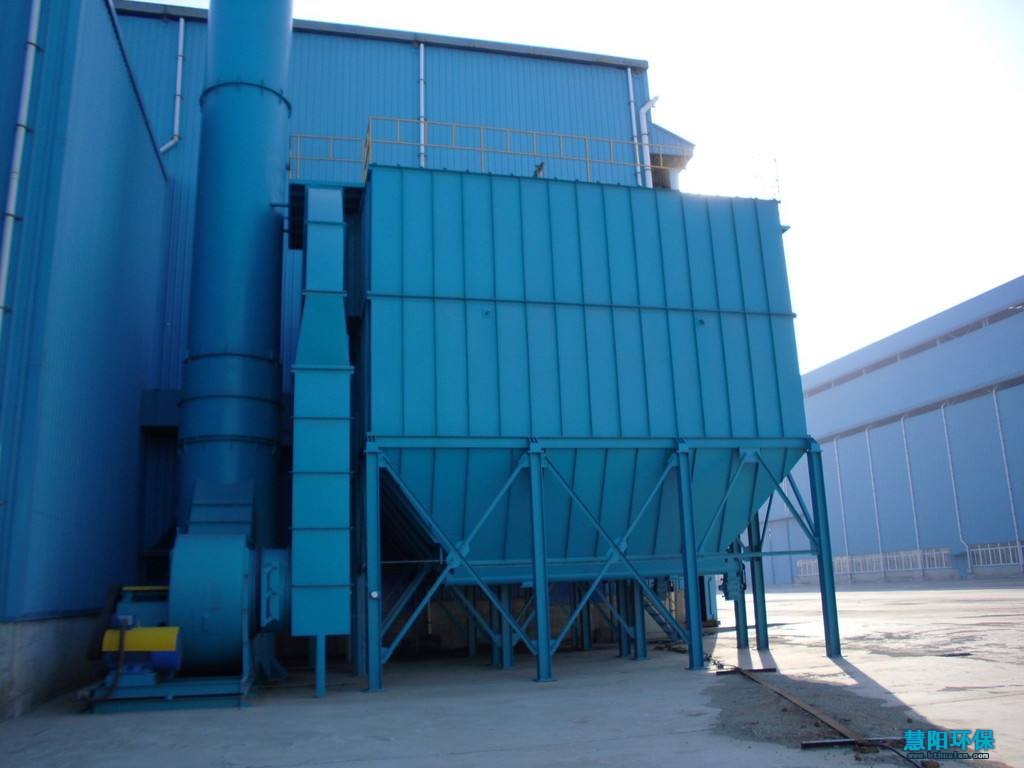

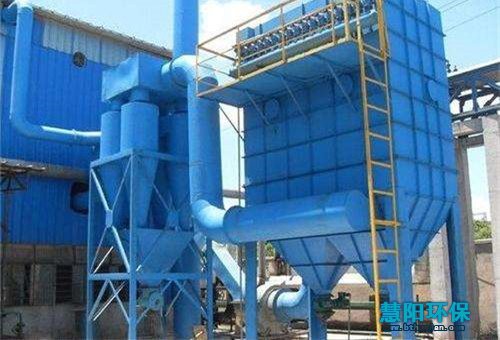

把原有的抛丸机布袋除尘器拆除，配套制作一套旋风除尘器，除去灰尘中的大颗粒，以延长布袋除尘器滤袋的使用寿命。重新制作布袋除尘器，形式为回转反吹扁袋式布袋除尘器，并且3台抛丸机共用一台，每台之间安装一件转换阀，除尘器安装在室外。部分旧管道可以利用。

抛丸机除尘设备含尘气体在管道内速度的计算方法：

(1)在除尘器垂直管道内，气速应大于管道内粉尘粒子的悬浮速度，考虑到管道内的气流速度分布的不均匀性和能够带走贴近管壁的尘粒，管道内的气速应为尘粒悬浮速度的1.3～1.7倍。对于管路比较复杂和管壁粗糙度较大的取上限，反之取下限。

(2)在除尘器水平管道内，气速应按照能够吹走沉积在管道底部的尘粒的条件来确定。

(3)倾抛丸机除尘器斜管道内的气速，介于垂直管道和水平管道之间，倾斜角大者取小值，倾斜角小者取大值。



抛丸机除尘器的除尘原理:

含尘气体切向进入过滤室上部空间，大颗粒及凝聚尘粒在离心作用下沿筒壁旋落灰斗，小颗粒弥于过滤室袋间空隙从而被滤袋阻留，净化空气透过袋臂经花板上滤袋导口汇集于清洁室由通风机吸入而排放于大气中。随时间加长，滤袋外表面粘附的粉尘不断增加，当阻力达到控制上限时，及时反吹清灰，设有风机进行，具有足够动量的反吹风气流由旋臂口吹入滤袋导口，阻挡过滤气流病改变袋内压力工况，引起滤袋实质性振击，抖落积尘，旋臂分圈逐个反吹，当滤袋阻力下降到下限时，反吹风机自动停止工作。

铸造厂抛丸机除尘器的使用及维护注意事项

使用中应注意：

1、严格按照厂家提供的图纸和说明书的要求进行运转，尽量不要随意变更运行条件，防止故障的发生。

2、要了解袋式除尘器及组成除尘系统各部分的技术要求和操作要点，注意各部分匹配的合理性。

3、要时常注意滤袋的工作状况，发现异常，要分析原因，及时处理。

4、注意并记录进入袋式除尘器的气体温度、湿度和压力，使除尘器在规定的参数下运行切忌在低于气体露点温度下运行。

维护中应注意：

1、维护管理人员应熟知普通维护知识和除尘器的要求

2、在没查找出问题之前，不可冒失操作，以免造成的故障。
