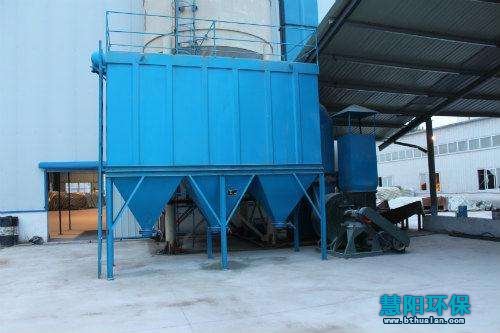

10T锅炉除尘器构造组成及原理

10T锅炉除尘器是慧阳公司新的研究成果，采用的复合材料玻璃钢树脂，蚀，程度高，使用寿命长，多功能一体化，占地面积小，安装简便，不增加任何动力，阻力小，耗水少，喷淋系统采用不锈钢304材质解决了蚀，，损等问题，比较完善地解决了湿式脱硫除尘器设备存在的一些实际使用问题。广泛应用于电力、冶金、建材、化工等行业的锅炉、炉窑、垃圾焚烧的烟气除尘及物料回收。

10吨锅炉布袋除尘器基本构造组成：

1、10T锅炉除尘器箱体部分由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。

2、滤袋组成：滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和更换方便，并能延长滤袋的使用寿命。

3、导流装置：采用设计的烟气分配装置。

4、脉冲喷吹系统：反冲气箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。

5、出灰系统:由电振动器(空气炮)、电加热器、灰位指示器组成、电振动器(空气炮)灰尘具有好的流动性。

6、控制系统:主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。

7、离线保护系统：主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。



10吨小型燃煤锅炉除尘器工作原理：

含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过滤袋经上箱体、提升阀、排风管排出。随着过滤的进行，当滤袋表面粉尘聚焦达到量时，由清灰控制装置按设定的程序关闭提升阀，打开电磁脉冲阀喷吹，抖落滤袋上的粉尘，落入灰斗经卸灰阀排出。

该锅炉除尘器高有旁路烟道，当锅炉（或焚烧炉）启动时，开启旁路烟道，以防止点火时投油燃烧不好，油粘在滤袋上，遇明火将滤袋烧毁，当锅炉发生事故排烟温度超过滤袋允许温度时，开启旁路。

另外还设有检漏装置，由多个探头（每仓室1个），1台浊度仪组成，根据烟的浊度判断滤袋是否泄漏。同时在灰斗设有空气炮。
