石料厂除尘器应用于石料场的破碎、筛分、皮带

2017-05-26 16:11:01

文章摘要:

石料厂除尘器结构简单,操作维护方便,价格较低,我们结合破碎机粉尘特点,研制出新型旋风+袋除尘器组合体能地捕集微细粉尘,可满足环保要求。

    石料厂除尘器处理风量决定着石料厂除尘器的规格大小。
    一般石料厂除尘器处理风量都用工况风量。设计时要注意除尘器使用场所及烟气温度,若石料厂除尘器的烟气处理温度已经确定,而气体又采取稀释法冷却时,处理风量还要考虑增加稀释的空气量;考虑今后工艺变化,风量设计指值在正常风量基础上要增加5%~10%的保险系数,否则今后一旦工艺调整增加风量,袋式除尘器的过滤速度会提高,从而使设备阻力增大,甚至缩短滤袋使用寿命,也将成为其他故障频率急剧上升的原因,但若保险系数过大,将会增加除尘器的投资和运转费用;过滤风速因石料厂破碎机除尘器的形式、滤料的种类及特性的不同而有很大差异,处理风量一经确定,即可根据确定的过滤风速来决定所的过滤面积。

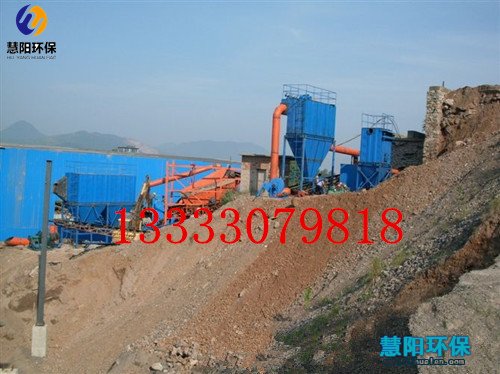

     石料厂除尘器应用于石料场的破碎、筛分、皮带机的转运等的粉尘治理。
    石料厂除尘器采用园形体结构受力均匀,抗爆性能好,结构紧凑,采用高压风机反吹清灰,不受气源条件限制,利用阻力自动控制反吹清灰节约能源延长布袋使用,严寒地区室内安装其它地区都能在室外安装,可广泛用于各矿山选矿厂的除尘。
    石料厂除尘器属低能清灰、外滤型袋式除尘器,它的除尘布袋采用扁袋,将除尘滤袋的横截面形状作成梯形或楔形。与圆形滤袋相比,在滤布单位面积的过滤负荷相同的条件下,其占地面积小,结构紧凑,即单位体积内可布置较多的过滤面积,这是它的一大特点。目前它已逐步在破碎筛分行业等地推广使用。制反吹清灰节约能源延长布袋使用,严寒地区室内安装其它地区都能在室外安装,可广泛用于各矿山选矿厂的除尘。

    石料厂除尘器设备由以下四部分组成
1、上箱体:包括除尘器盖,旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2、中箱体:包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。
3、下箱体:包括定位支承架、灰斗、星型卸灰阀、支座。
4、反吹风清灰机构:包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

    石料厂除尘器的结构特点
1、采用梯型扁袋在圆筒体内布置,布局简单紧凑,过滤面积指标高。在反吹风作用下,梯形扁袋振幅大,只需一次振击,即可抖落积尘、有利于提高滤袋寿命。
2、除严寒地区外,本除尘器可室外露天设置。
3、壳体按旋风除尘器蜗壳型设计,能起局部旋风作用,减轻滤袋负荷。圆筒拱顶的体形,受力均匀、抗爆性能好。
4、用除尘器的阻力作为信号,可自动控制回转反吹清灰,视入口低,自动调整清灰周期。
5、本设备上盖分为多块,可随意打开,换袋、维护方便。
6、采用了设备配套的高压风机反吹清灰,不受使用场合气源条件的限定,易损件少,维护轻便、运行、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充裕利用空间、占地面积小。

    矿山石料厂除尘器的优势
(1)清灰装置喷吹采用管式中心喷吹。
(2)喷吹压力有低压喷吹,压力低于0.4MPA,有高压喷吹,压力高于0.4MPA。高压气源动能较大,用气量较少,低压气源动能较小,用气量较多。脉冲喷吹气源压力不论高低,都以达到清灰为目的,需要的清灰能量是一样。
(3)喷吹清灰机构分为无引流喷嘴无文氏管、有引流喷嘴无文氏管和有引流喷嘴有文氏管等组合。
(4)脉冲喷吹清灰有在线清灰和离线清灰之分。通过调整收尘器参数,可以使在线与离线清灰达到基本相同的清灰效果。

    石料厂除尘器结构简单,操作维护方便,价格较低,但对500微米以下粉尘处理较弱,致使排放,环保不能达标。我们结合破碎机粉尘特点,研制出新型旋风+袋除尘器组合体能地捕集微细粉尘,可满足环保要求。它投资较低,有时需要换滤袋,由于破碎作业中不连续,粉尘对滤袋影响较小,滤袋使用寿命长,选用石料破碎、筛分除尘器是理想的。石料厂除尘器设有反吹清灰机构,与脉冲除尘器比较省去了空气压缩机的费用,所以也就降低了除尘器的造价,除尘布袋装在除尘器顶部,利用减速机构带动反吹风管旋动,然后高压空气通过反吹风管吹入布袋,气流使除尘布袋产生振动达到清灰的目的,此清灰机构,降低了由高压空气脉冲阀膜片清灰的袋笼与滤袋之间的磨损。破碎机布袋除尘器采用旋风筒流型壳体,有较高的除尘效率。
