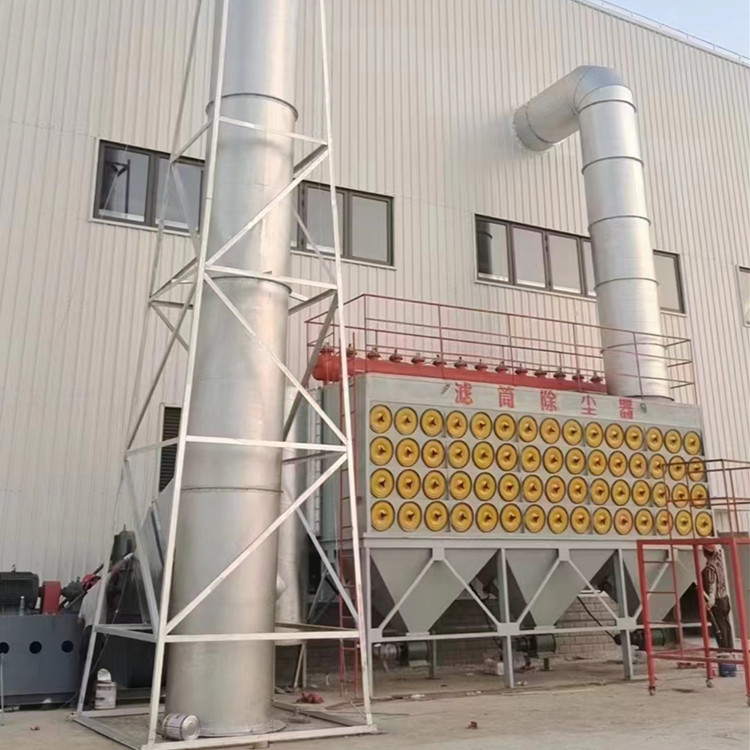

滤筒除尘器六大核心结构组成与功能

滤筒除尘器设备的核心结构可归纳为六大系统：箱体结构、核心过滤结构、脉冲清灰系统、储灰卸料结构、进出风导流结构、电控系统核心组成，各部件协同实现高.效除尘。

一、箱体结构

 ● 采用钢制框架与密封舱体设计，承压能力达0.3MPa以上，具备良好密封性与耐压性。

 ● 内部通过花板分隔为上下两个功能腔室：下部为过滤室（容纳滤筒），上部为净气室（设置脉冲喷吹装置）。

 ● 花板采用激光切割工艺，开孔精度±0.1mm，确 保滤筒安装密封性。

二、核心过滤结构（滤筒）

 ● 作为核心过滤元件，滤筒构造分为顶盖、金属框架、褶形滤料和底座四部分，形状包括圆形、扁形和锥形等。

 ● 材质涵盖聚酯纤维、覆膜滤料、纳 米纤维、PTFE、玻纤等复合材质，过滤精度可达0.5μm。

 ● 滤筒采用褶皱结构，有 效过滤面积较传统布袋提升3-5倍，压降降低40%以上。

 ● 安装方式多样：垂直布置采用上装式结构（弹性胀圈密封），倾斜布置需配置一对一支架，另有横装式、斜插式、侧插快拆等结构。

三、脉冲清灰系统

 ● 由电磁脉冲阀、喷吹管、储气罐（气包）及智能控制模块组成。

 ● 工作原理：压缩空气（0.4-0.6MPa）经脉冲阀瞬时释放（0.1-0.2s），通过喷吹管导向滤筒内壁，使滤筒瞬间膨胀振动，粉尘在惯性力与气流剪切力共同作用下剥离脱落。

 ● 清灰控制采用定压差与定时双模式协同，由PLC自动化控制，支持在线清灰（单室清灰时其他滤筒保持过滤）。

四、储灰卸料结构

 ● 含尘气体进入灰斗后，气流断面突然扩大，粗大颗粒在重力与惯性力作用下沉降。

 ● 灰斗底部配置翻板阀、卸料阀等输排灰机构，实现粉尘收集与排出。

五、进出风导流结构

 ● 进风管与排风管组件采用渐扩式/渐缩式流道设计，确 保气流均匀过渡。

 ● 进风口配置导流装置与气流分布板，通过多级导流板实现气流方向调控与速度衰减，降低湍流强度，避免局部气流冲击导致滤筒磨损。

 ● 排风管路设置逆止阀与压力检测端口。

六、电控系统

 ● 滤筒除尘器设备采用PLC电控柜，实现定压差与定时控制双模式协同运行：定压差控制（以滤筒阻力为触发条件，适应粉尘浓度波动工况）；定时控制（按预设时间间隔循环清灰，适应稳定工况）。
