脉冲布袋除尘器厂家详细供货说明书

一、脉冲布袋除尘器概述

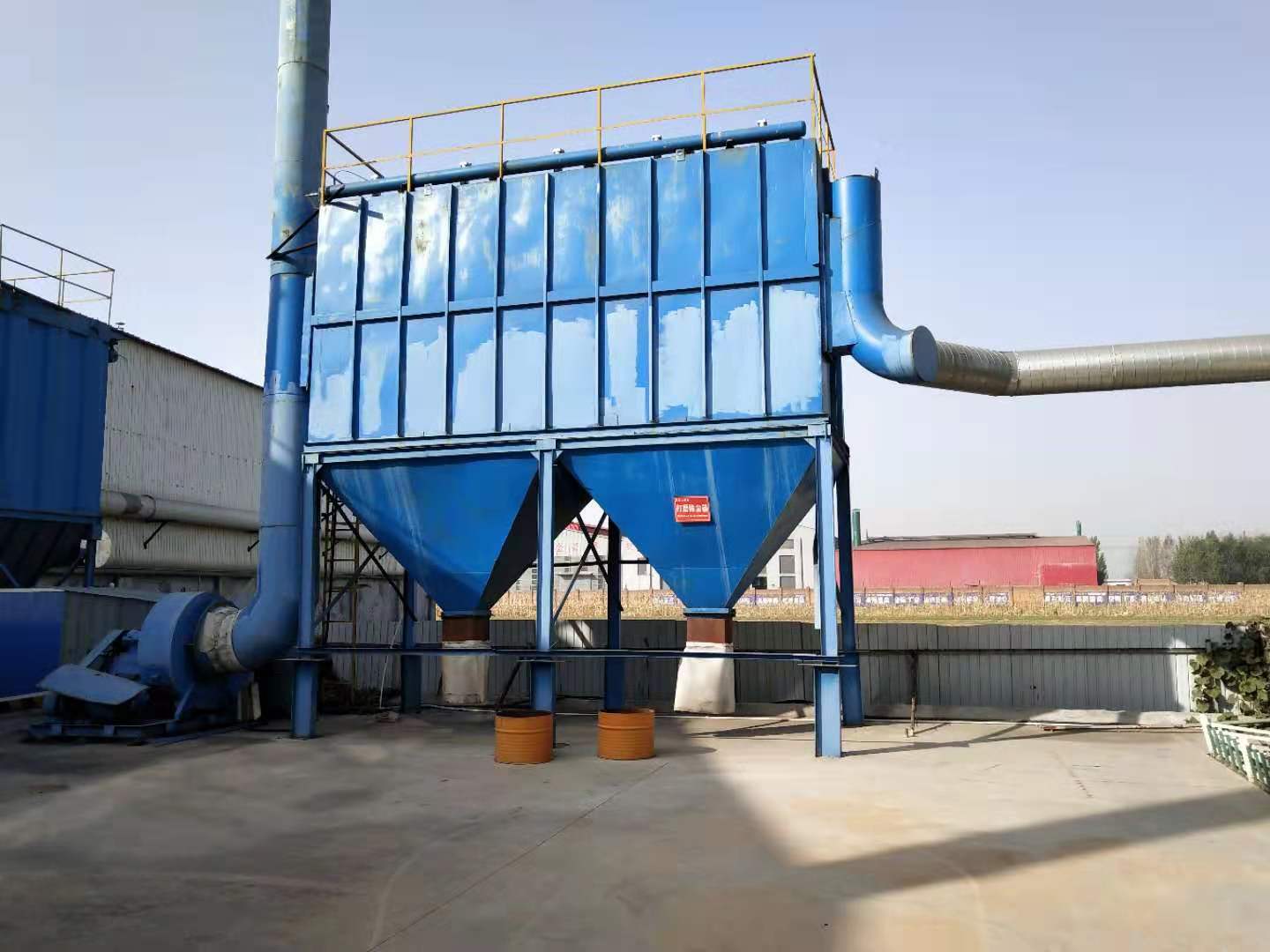

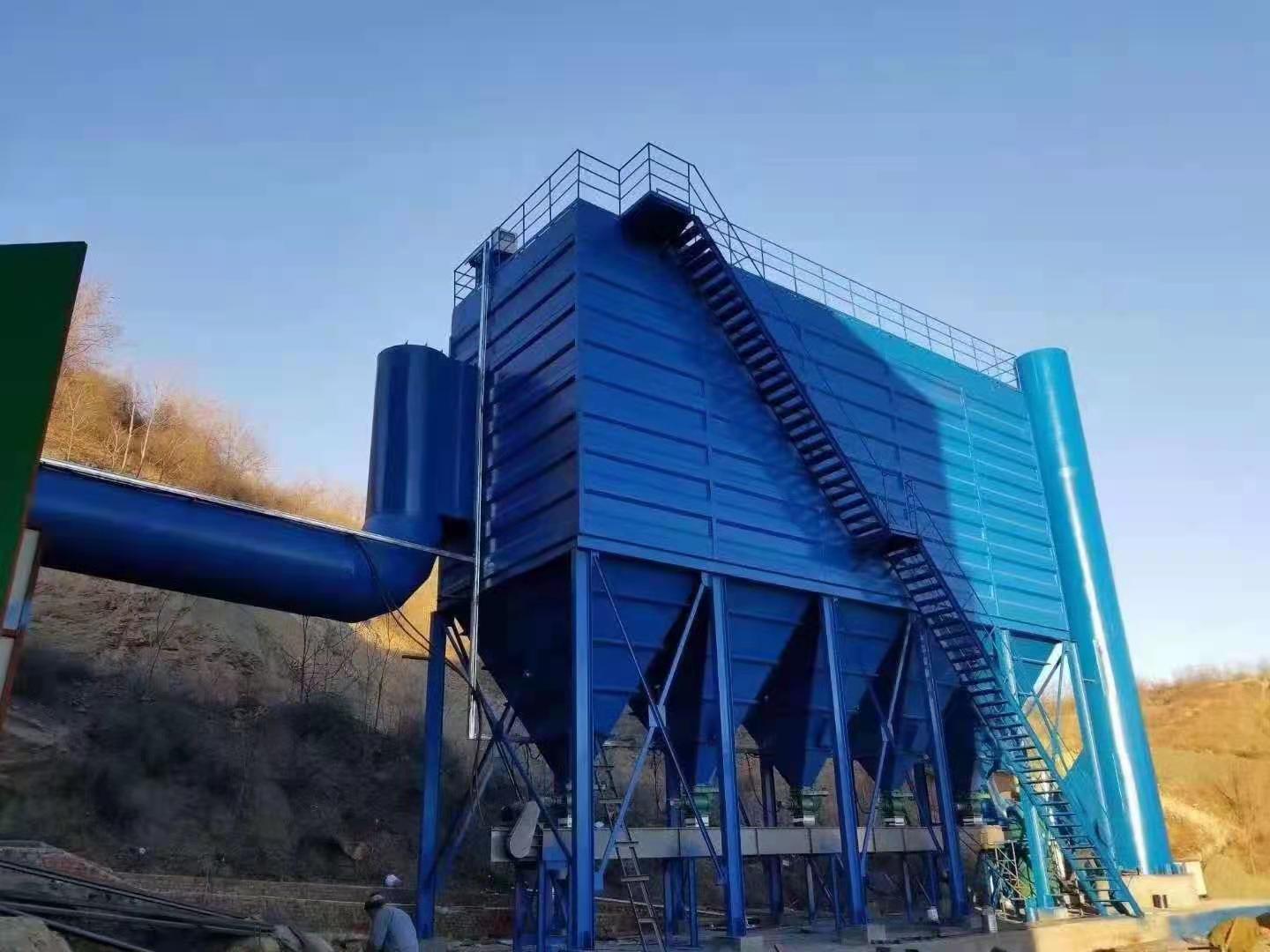

慧阳脉冲布袋除尘器是采用高压（0.5~0.7MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率 高的特点。并且体积小，重量轻结构简单紧凑、安装容易、维护方便（外滤式），广泛用于建材、冶金、矿山、煤炭、非金属矿超 细粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。

二、构造及工作原理

1、脉冲布袋除尘器结构

该设备主要有以下部分组成：

（1）箱体：包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa.

（2）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。

（3）进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。

2、工作原理

含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附再滤袋的外表面，且不断增加，使袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa,袋除尘器能继续工作，需定期清 除滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀，使气包内压缩空气（0.5~0.7MPa），由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。

三、选型

1、型号说明

该除尘器有32、48、64、80、96、112六种规格，其中每个规格分为两种安装形式，以满足不同场合的使用要求。

2、选型参数及选型原则

（1）布袋除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的较高数值，按略小于技术性能表中的数值为原则，其相对应的除尘器型号，即为所需要的收尘器型号。

（2）表中的耗气量为工厂集中供气时的情况，如单独使用空压机时，表中的耗气量要放大1.5倍。

（3）压缩空气耗量栏中，所提出的耗气量为该型号设备的耗气量。

3、设备外形及基础（见附图），我公司还可根据用户场地情况设计符合用户要求外形的除尘器。

四、订货须知

我公司提供的产品不含除尘器三口（进气口、排气口、排灰口）以外的部分。如主排风机、非标管道、保温材料、空气压缩机、输送设备安装及电线电缆等，如用户需要，我厂可代为办理。

1.供货范围

（1）除尘器本体一台（套）

（2）除尘器滤袋一套（含骨架等）

（3）电气控制柜一台（套）

（4）锁风装置一台（套），B型设备不含其项

（5）压气系统元件一台（套）

2.服务方式

（1）负责指导安装，质量检测和跟踪，培训岗位工人和相关技术人员。

（2）负责调试达标。

（3）建立长期服务网店，长期提供易损的配备件并随时到厂为用户解决相关问题，并提供相关技术咨询。

（4）如我们样本中的定型产品不能满足工艺要求时，可根据用户提出的要求，对收尘器进行特 殊设计制造。

3.提供的资料

（1）提供除尘器安装调试说明书

（2）提供除尘器使用说明书

（3）提供除尘器电控装置接线图

（4）提供产品合格证书
