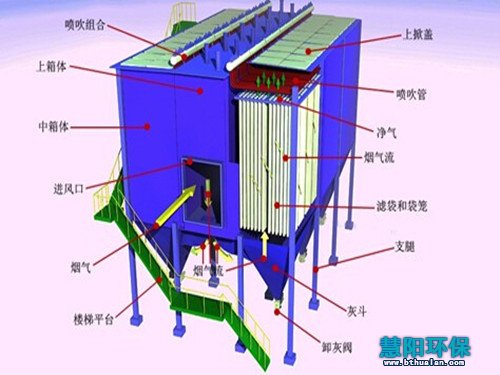

锅炉除尘器构造图及详细介绍

    锅炉除尘器的结构为除尘器箱体、布袋、骨架、脉冲阀、气缸、PLC控制柜、卸灰阀、喷吹组合等等。下面我们一起来详细说一下。



一、锅炉除尘器的箱体 锅炉除尘器的焊接均在车间平台上焊接完成，这样既可以除尘器画板的平整，简化了除尘器的整体安装，使安装质量了。锅炉除尘器采用了大顶棚加双层密封盖的结构方式，检修除尘器方便，的较少了工人的劳动强度。



二、锅炉除尘器的布袋 本除尘器布袋采用PTFE滤料(聚四氟乙烯纤维)经三维针刺而成的一种过滤材料。PTFE纤维为大分子线性结构，因而具有的耐温、、、耐化学稳定性，广泛适用于钢铁、电力、垃圾焚烧等各种恶劣的烟气过滤环境。



三、锅炉除尘器骨架 除尘骨架采用锥形口结构的袋笼，在重力的作用下，自相平行。滤袋与滤袋间距均匀，整个袋室的气流就比较均匀。滤袋笼骨的制作和焊接符合相应行业标准。



四、锅炉除尘器电磁脉冲阀 电磁脉冲阀是滤袋清灰的动力元件，它的选用关系到除尘器的造价及清灰效果。这种脉冲阀的膜片，寿命大于100万次以上，满足了脉冲电磁阀的运行要求、地减少了维护工作量。



五、锅炉除尘器气缸　锅炉除尘实际生产的工况是非常复杂的，有时会短暂的出现断电和断气的状态，为了锅炉和风机等设备的运行，华康环保协调气缸厂家共同了自锁式气缸驱动机构和储气罐的联合保护装置。自锁式气缸驱动机构在断电的情况下，没有控制系统的信号控制，此机构将保持原来的状态，不会误操作。



六、锅炉除尘器PLC控制柜 锅炉布袋除尘器设置采用PLC控制柜，可通过触摸显示屏操作实时监测系统运行工况。控制柜留有输出接口，便于远程监测。



七、锅炉除尘器的卸灰阀 它所卸灰的物料温度可达280°C两端轴承与叶轮有隔离，能防止粉料与轴承接触。型卸料器输送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有的距离。了物料的自动卸灰。



八、锅炉除尘器喷吹组合 锅炉除尘器清灰方式为固定行喷吹，每个滤室内设置1～2只气包，气包上的脉冲阀与喷吹管相连，一根喷吹管对一排滤袋进行清灰。根据造纸黑液烟气的性质，为了提高设备的使用寿命，采用了不锈钢喷吹管。
